18.2 Настройка IRB

18.2.1 Введение

Межсетевое взаимодействие (Cross-subnet communication) в архитектуре распределенного шлюза (Distributed Gateway) можно разделить на два режима: асимметричная маршрутизация IRB (Asymmetric IRB) и симметричная маршрутизация IRB (Symmetric IRB):

Модель асимметричной маршрутизации IRB (Asymmetric IRB forwarding model):

На шлюзе, подключенном к исходному узлу (входном шлюзе, ingress gateway), требуется как коммутация на 2-м уровне (Layer 2 forwarding), так и маршрутизация на 3-м уровне (Layer 3 forwarding).
На шлюзе, подключенном к целевому узлу (выходном шлюзе, egress gateway), требуется только коммутация на 2-м уровне (Layer 2 forwarding).

Модель симметричной маршрутизации IRB (Symmetric IRB forwarding model):

Способ передачи трафика одинаков как на входном (ingress gateway), так и на выходном (egress gateway) шлюзе. На обоих шлюзах требуется одновременное выполнение как коммутации на 2-м уровне (Layer 2 forwarding), так и маршрутизации на 3-м уровне (Layer 3 forwarding).

18.2.2 Настройка Asymmetric IRB

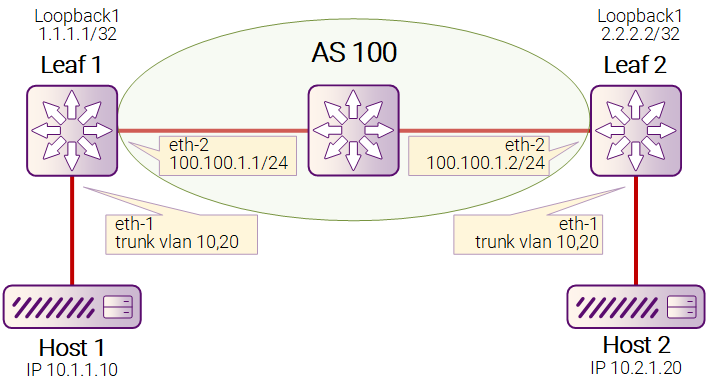

Рисунок 18-5: Asymmetric IRB

Рисунок 18-5: Asymmetric IRB

Шаг 1: Вход в режим конфигурации

Switch# configure terminal

Шаг 2: Вход в режим настройки VLAN, создание VLAN и включение Overlay для каждой VLAN

Конфигурация на Leaf_1:

vlan database
 vlan 10,20
 vlan 10 overlay enable
 vlan 20 overlay enable

Конфигурация на Leaf_2:

vlan database
 vlan 10,20
 vlan 10 overlay enable
 vlan 20 overlay enable

Шаг 3: Настройка маппинга VLAN-VNI для VXLAN

Конфигурация на Leaf_1:

overlay
 vlan 10 vni 10
 vlan 20 vni 20

Конфигурация на Leaf_2:

overlay
 vlan 10 vni 10
 vlan 20 vni 20

Шаг 4: Создание экземпляра EVPN

Конфигурация на Leaf_1:

evpn mode asymmetry
evpn
 vni 10
  rd 10:1
  route-target both 100:10
 vni 20
  rd 20:1
  route-target both 100:20

Конфигурация на Leaf_2:

evpn mode asymmetry
evpn
 vni 10
  rd 10:2
  route-target both 100:10
 vni 20
  rd 20:2
  route-target both 100:20

Шаг 5: Создание интерфейсов Layer 3, настройка IP-адресов и включение распределённого шлюза

Конфигурация на Leaf_1:

interface vlan10
 overlay distributed-gateway enable
 overlay host-collect enable
 ip address 10.1.1.1/24

interface vlan20
 overlay distributed-gateway enable
 overlay host-collect enable
 ip address 10.2.1.1/24

Конфигурация на Leaf_2:

interface vlan10
 overlay distributed-gateway enable
 overlay host-collect enable
 ip address 10.1.1.2/24

interface vlan20
 overlay distributed-gateway enable
 overlay host-collect enable
 ip address 10.2.1.2/24

Шаг 6: Настройка атрибутов интерфейсов

Конфигурация на Leaf_1:

interface eth-0-1
 switchport mode trunk
 switchport trunk allowed vlan add 10,20

interface eth-0-2
 no switchport
 vxlan uplink enable
 ip address 100.100.1.1/24

Конфигурация на Leaf_2:

interface eth-0-1
 switchport mode trunk
 switchport trunk allowed vlan add 10,20

interface eth-0-2
 no switchport
 vxlan uplink enable
 ip address 100.100.1.2/24

Шаг 7: Создание NVE

Конфигурация на Leaf_1:

interface loopback1
 ip address 1.1.1.1/32

interface nve1
 source 1.1.1.1
 member vni 10
 member vni 20

Конфигурация на Leaf_2:

interface loopback1
 ip address 2.2.2.2/32

interface nve1
 source 2.2.2.2
 member vni 10
 member vni 20

Шаг 8: Настройка OSPF

Конфигурация на Leaf_1:

router ospf
 router-id 1.1.1.1
 network 1.1.1.1 0.0.0.0 area 0
 network 100.100.1.0/24 area 0

Конфигурация на Leaf_2:

router ospf
 router-id 2.2.2.2
 network 2.2.2.2 0.0.0.0 area 0
 network 100.100.1.0 0.0.0.255 area 0

Шаг 9: Настройка BGP EVPN

Конфигурация на Leaf_1:

router bgp 100
 bgp router-id 1.1.1.1
 neighbor 2.2.2.2 remote-as 100
 neighbor 2.2.2.2 update-source loopback1

 address-family ipv4
  no synchronization
  neighbor 2.2.2.2 activate
 exit-address-family

address-family l2vpn evpn
  neighbor 2.2.2.2 activate
  neighbor 2.2.2.2 send-community both
 exit-address-family

Конфигурация на Leaf_2:

router bgp 100
 bgp router-id 2.2.2.2
 neighbor 1.1.1.1 remote-as 100
 neighbor 1.1.1.1 update-source loopback1

 address-family ipv4
  no synchronization
  neighbor 1.1.1.1 activate
 exit-address-family

address-family l2vpn evpn
  neighbor 1.1.1.1 activate
  neighbor 1.1.1.1 send-community both
 exit-address-family

18.2.3 Настройка Symmetric IRB

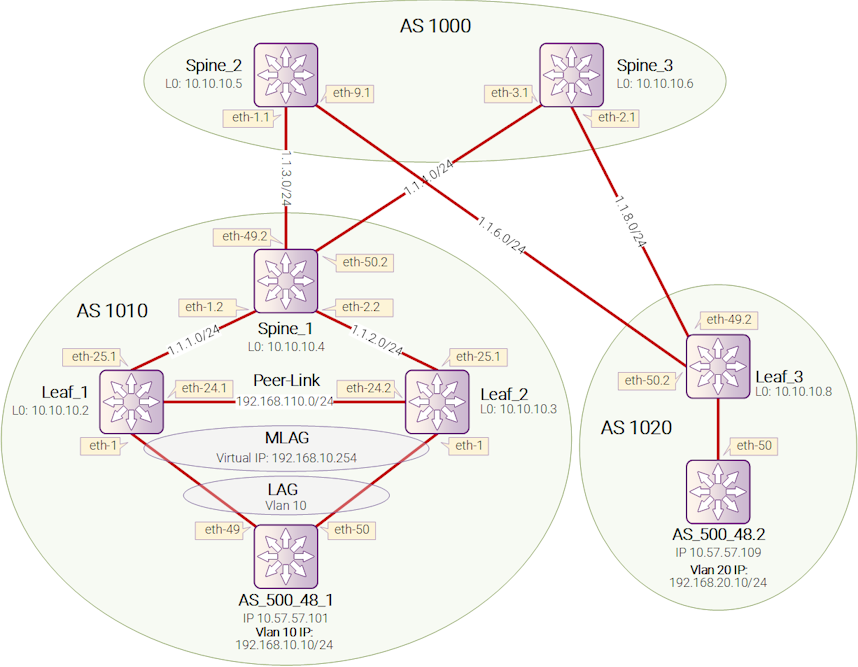

Рисунок 18-6: Symmetric IRB

Рисунок 18-6: Symmetric IRB

Шаг 1: Вход в режим конфигурации

Switch# configure terminal

Шаг 2: Вход в режим настройки VLAN, создание VLAN и включение Overlay для каждой VLAN

Конфигурация на Leaf_1:

vlan database
 vlan 10,4049
 vlan 10 name Data_POD_1
 vlan 10 overlay enable
 vlan 4049 name MALG_peer

Конфигурация на Leaf_2:

vlan database
 vlan 10,4049
 vlan 10 name Data_POD_1
 vlan 10 overlay enable
 vlan 4049 name MALG_peer

Конфигурация на Leaf_3:

vlan database
 vlan 20,4049
 vlan 20 name Data_POD_2
 vlan 20 overlay enable

Шаг 3: Настройка маппинга VLAN-VNI для VXLAN

Конфигурация на Leaf_1:

overlay
 vlan 10 vni 10000

Конфигурация на Leaf_2:

overlay
 vlan 10 vni 10000

Конфигурация на Leaf_3:

overlay
 vlan 20 vni 20000

Шаг 4: Создание экземпляра EVPN

Конфигурация на Leaf_1:

evpn
 vni 10000
  rd 1:1
  route-target both 100:100
  route-target export 400:400

Конфигурация на Leaf_2:

evpn
 vni 10000
  rd 11:11
  route-target both 101:101
  route-target export 400:400

Конфигурация на Leaf_3:

evpn
 vni 20000
  rd 22:22
  route-target both 202:202
  route-target export 400:400

Конфигурация на Spine_1:

evpn

Конфигурация на Spine_2:

evpn

Конфигурация на Spine_3:

evpn

Шаг 5: Создание экземпляра VRF и включение EVPN

Конфигурация на Leaf_1:

ip vrf vpn1
 rd 10:10
 route-target both 400:400 evpn
 vxlan vni 40000

Конфигурация на Leaf_2:

ip vrf vpn1
 rd 1001:1001
 route-target both 400:400 evpn
 vxlan vni 40000

Конфигурация на Leaf_3:

ip vrf vpn1
 rd 2002:2002
 route-target both 400:400 evpn
 vxlan vni 40000

Шаг 6: Создание интерфейсов Layer 3, настройка IP-адресов и включение распределённого шлюза

Конфигурация на Leaf_1:

interface vlan10
ip vrf forwarding vpn1
 overlay distributed-gateway enable
 overlay host-collect enable
 ip address 192.168.10.100/24
 ip virtual-router address 192.168.10.254

interface vlan4049
 description MLAG_Peer
 ip address 192.168.110.1/24

Конфигурация на Leaf_2:

interface vlan10
  ip vrf forwarding vpn1
 overlay distributed-gateway enable
 overlay host-collect enable
 ip address 192.168.10.101/24
 ip virtual-router address 192.168.10.254

interface vlan4049
 description MLAG_Peer
 ip address 192.168.110.2/24

Конфигурация на Leaf_3:

interface vlan20
 ip vrf forwarding vpn1
 overlay distributed-gateway enable
 overlay host-collect enable
 ip address 192.168.20.101/24
 ip virtual-router address 192.168.20.254

Шаг 7: Настройка MLAG

Конфигурация на Leaf_1:

port-channel 1 lacp-mode dynamic
mlag configuration
 priority 20
 peer-link eth-0-24
 peer-address 192.168.110.2
 dual-active-detection source 10.57.57.102 mgmt-if peer 10.57.57.103
 exit

interface agg1
 switchport mode trunk
 switchport trunk allowed vlan add 10
 mlag 1

Конфигурация на Leaf_2:

port-channel 1 lacp-mode dynamic
mlag configuration
 priority 30
 peer-link eth-0-24
 peer-address 192.168.110.1
 dual-active-detection source 10.57.57.103 mgmt-if peer 10.57.57.102
 exit

interface agg1
 switchport mode trunk
 switchport trunk allowed vlan add 10
 mlag 1

Шаг 8: Настройка атрибутов интерфейсов

Конфигурация на Leaf_1:

interface eth-0-1
 switchport mode trunk
 switchport trunk allowed vlan add 10
 channel-group 1 mode active

interface eth-0-25
 no switchport
 vxlan uplink enable
 ip address 1.1.1.1/24

Конфигурация на Leaf_2:

interface eth-0-1
 switchport mode trunk
 switchport trunk allowed vlan add 10
 channel-group 1 mode active

interface eth-0-25
 no switchport
 vxlan uplink enable
 ip address 1.1.2.1/24

Конфигурация на Leaf_3:

interface eth-0-1
 description to_AS_500_48_2
 switchport mode trunk
 switchport trunk allowed vlan add 20

interface eth-0-49
no switchport
 vxlan uplink enable
 ip address 1.1.8.2/24

interface eth-0-50
 no switchport
 vxlan uplink enable
 ip address 1.1.6.2/24

Конфигурация на Spine_1:

interface eth-0-1
 description to_Leaf_1
 no switchport
 ip address 1.1.1.2/24

interface eth-0-2
 description to_Leaf_2
 no switchport
 ip address 1.1.2.2/24

interface eth-0-49
 description to_Spine_2
 no switchport
 ip address 1.1.3.2/24

interface eth-0-50
 description to_Spine_3
 no switchport
 ip address 1.1.4.2/24

Конфигурация на Spine_2:

interface eth-0-1
 description to_Spine_1
 no switchport
 ip address 1.1.3.1/24

interface eth-0-9
 description to_Leaf_3
 no switchport
 ip address 1.1.6.1/24

Конфигурация на Spine_3:

interface eth-0-2
 description to_Leaf_3
 no switchport
 vxlan uplink enable
 ip address 1.1.8.1/24

interface eth-0-3
 description to_Spine_1
 no switchport
 ip address 1.1.4.1/24

Шаг 9: Создание NVE

Конфигурация на Leaf_1:

interface loopback2
 description L3_VXLAN
 ip address 10.10.100.2/32

ip virtual-router mac 0001.0001.0001

interface nve1
 virtual-mac 0001.0001.0001
 source loopback2
 member vni 10000
 member vni 40000 associate-vrf

Конфигурация на Leaf_2:

interface loopback2
 description L3_VXLAN
 ip address 10.10.100.3/32

ip virtual-router mac 0001.0001.0001

interface nve1
  virtual-mac 0001.0001.0001
 source loopback2
 member vni 10000
 member vni 40000 associate-vrf

Конфигурация на Leaf_3:

interface loopback2
 description L3_VXLAN
 ip address 10.10.100.8/32

ip virtual-router mac 0001.0001.0001

interface nve1
 virtual-mac 0001.0001.0001
 source loopback2
 member vni 20000
 member vni 40000 associate-vrf

Шаг 9: Настройка OSPF

Конфигурация на Leaf_1:

interface loopback1
 ip address 10.10.10.2/32

router ospf 1010
 router-id 10.10.10.2
 network 1.1.1.0 0.0.0.255 area 0
 network 10.10.10.0 0.0.0.255 area 0
 network 10.10.100.0 0.0.0.255 area 0
 network 192.168.110.0 0.0.0.255 area 0

Конфигурация на Leaf_2:

interface loopback1
 ip address 10.10.10.3/32

router ospf 1010
 router-id 10.10.10.3
 network 1.1.2.0 0.0.0.255 area 0
 network 10.10.10.0 0.0.0.255 area 0
 network 10.10.100.0 0.0.0.255 area 0
 network 192.168.110.0 0.0.0.255 area 0

Конфигурация на Spine_1:

interface loopback1
 ip address 10.10.10.4/32

router ospf 1010
 router-id 10.10.10.4
 network 1.1.1.0 0.0.0.255 area 0
 network 1.1.2.0 0.0.0.255 area 0
 network 10.10.10.0 0.0.0.255 area 0

Конфигурация на Leaf_3:

interface loopback1
 ip address 10.10.10.8/32

router ospf 1020
 router-id 10.10.10.8
 network 10.10.10.0 0.0.0.255 area 0
 network 10.10.100.0 0.0.0.255 area 0

Шаг 10: Настройка BGP EVPN

Конфигурация на Leaf_1:

router bgp 1010
 bgp router-id 10.10.10.2
 neighbor 10.10.10.3 remote-as 1010
 neighbor 10.10.10.3 update-source loopback1
 neighbor 10.10.10.4 remote-as 1010
 neighbor 10.10.10.4 update-source loopback1

 address-family ipv4
  no synchronization
  network 10.10.10.2 mask 255.255.255.255
  network 10.10.100.2 mask 255.255.255.255
  neighbor 10.10.10.3 activate
  neighbor 10.10.10.3 send-community both
  neighbor 10.10.10.4 activate
  neighbor 10.10.10.4 send-community both

address-family l2vpn evpn
  neighbor 10.10.10.4 activate
  neighbor 10.10.10.4 send-community both

address-family ipv4 vrf vpn1
  advertise l2vpn evpn
  redistribute connected
  no synchronization

Конфигурация на Leaf_2:

router bgp 1010
 bgp router-id 10.10.10.3
 neighbor 10.10.10.2 remote-as 1010
 neighbor 10.10.10.2 update-source loopback1
 neighbor 10.10.10.4 remote-as 1010
 neighbor 10.10.10.4 update-source loopback1

 address-family ipv4
  no synchronization
  network 10.10.10.3 mask 255.255.255.255
  network 10.10.100.3 mask 255.255.255.255
  neighbor 10.10.10.2 activate
  neighbor 10.10.10.2 send-community both
  neighbor 10.10.10.4 activate
  neighbor 10.10.10.4 send-community both

address-family l2vpn evpn
  neighbor 10.10.10.4 activate
  neighbor 10.10.10.4 send-community both

address-family ipv4 vrf vpn1
  advertise l2vpn evpn
  redistribute connected
  no synchronization

Конфигурация на Leaf_3:

router bgp 1020
 bgp router-id 10.10.10.8
 max-paths ebgp 2
 neighbor 1.1.6.1 remote-as 1000
 neighbor 1.1.6.1 update-source 1.1.6.2
 neighbor 1.1.8.1 remote-as 1000
 neighbor 1.1.8.1 update-source 1.1.8.2

address-family ipv4
  no synchronization
  network 10.10.10.8 mask 255.255.255.255
  network 10.10.100.8 mask 255.255.255.255
  neighbor 1.1.6.1 activate
  neighbor 1.1.6.1 send-community both
  neighbor 1.1.8.1 activate
  neighbor 1.1.8.1 send-community both

address-family l2vpn evpn
  retain route-target all
  neighbor 1.1.6.1 activate
  neighbor 1.1.6.1 send-community both
  neighbor 1.1.8.1 activate
  neighbor 1.1.8.1 send-community both

address-family ipv4 vrf vpn1
  advertise l2vpn evpn
  redistribute connected
  no synchronization

Конфигурация на Spine_1:

router bgp 1010
 bgp router-id 10.10.10.4
 max-paths ebgp 2
 neighbor 1.1.3.1 remote-as 1000
 neighbor 1.1.3.1 update-source 1.1.3.2
 neighbor 1.1.4.1 remote-as 1000
 neighbor 1.1.4.1 update-source 1.1.4.2
 neighbor 10.10.10.2 remote-as 1010
 neighbor 10.10.10.2 update-source loopback1
 neighbor 10.10.10.3 remote-as 1010
 neighbor 10.10.10.3 update-source loopback1

address-family ipv4
  no synchronization
  neighbor 1.1.3.1 activate
  neighbor 1.1.3.1 send-community both
  neighbor 1.1.4.1 activate
  neighbor 1.1.4.1 send-community both
  neighbor 10.10.10.2 activate
  neighbor 10.10.10.2 route-reflector-client
  neighbor 10.10.10.2 next-hop-self
  neighbor 10.10.10.2 send-community both
  neighbor 10.10.10.3 activate
  neighbor 10.10.10.3 route-reflector-client
  neighbor 10.10.10.3 next-hop-self
  neighbor 10.10.10.3 send-community both

address-family l2vpn evpn
  retain route-target all
  neighbor 1.1.3.1 activate
  neighbor 1.1.3.1 send-community both
  neighbor 1.1.4.1 activate
  neighbor 1.1.4.1 send-community both
  neighbor 10.10.10.2 activate
  neighbor 10.10.10.2 route-reflector-client
  neighbor 10.10.10.2 send-community both
  neighbor 10.10.10.3 activate
  neighbor 10.10.10.3 route-reflector-client
  neighbor 10.10.10.3 send-community both

Конфигурация на Spine_2:

router bgp 1000
 bgp router-id 10.10.10.5
 neighbor 1.1.3.2 remote-as 1010
 neighbor 1.1.3.2 update-source 1.1.3.1
 neighbor 1.1.6.2 remote-as 1020
 neighbor 1.1.6.2 update-source 1.1.6.1

 address-family ipv4
  no synchronization
  neighbor 1.1.3.2 activate
  neighbor 1.1.3.2 send-community both
  neighbor 1.1.6.2 activate
  neighbor 1.1.6.2 send-community both

address-family l2vpn evpn
  retain route-target all
  neighbor 1.1.3.2 activate
  neighbor 1.1.3.2 send-community both
  neighbor 1.1.6.2 activate
  neighbor 1.1.6.2 send-community both

Конфигурация на Spine_3:

router bgp 1000
 bgp router-id 10.10.10.6
 neighbor 1.1.4.2 remote-as 1010
 neighbor 1.1.4.2 update-source 1.1.4.1
 neighbor 1.1.8.2 remote-as 1020
 neighbor 1.1.8.2 update-source 1.1.8.1

 address-family ipv4
  no synchronization
  neighbor 1.1.4.2 activate
  neighbor 1.1.4.2 send-community both
  neighbor 1.1.8.2 activate
  neighbor 1.1.8.2 send-community both

address-family l2vpn evpn
  retain route-target all
  neighbor 1.1.4.2 activate
  neighbor 1.1.4.2 send-community both
  neighbor 1.1.8.2 activate
  neighbor 1.1.8.2 send-community both
 exit-address-family

18.2.1 Введение​

18.2.2 Настройка Asymmetric IRB​

Шаг 1: Вход в режим конфигурации​

Шаг 2: Вход в режим настройки VLAN, создание VLAN и включение Overlay для каждой VLAN​

Шаг 3: Настройка маппинга VLAN-VNI для VXLAN​

Шаг 4: Создание экземпляра EVPN​

Шаг 5: Создание интерфейсов Layer 3, настройка IP-адресов и включение распределённого шлюза​

Шаг 6: Настройка атрибутов интерфейсов​

Шаг 7: Создание NVE​

Шаг 8: Настройка OSPF​

Шаг 9: Настройка BGP EVPN​

18.2.3 Настройка Symmetric IRB​

Шаг 1: Вход в режим конфигурации​

Шаг 2: Вход в режим настройки VLAN, создание VLAN и включение Overlay для каждой VLAN​

Шаг 3: Настройка маппинга VLAN-VNI для VXLAN​

Шаг 4: Создание экземпляра EVPN​

Шаг 5: Создание экземпляра VRF и включение EVPN​

Шаг 6: Создание интерфейсов Layer 3, настройка IP-адресов и включение распределённого шлюза​

Шаг 7: Настройка MLAG​

Шаг 8: Настройка атрибутов интерфейсов​

Шаг 9: Создание NVE​

Шаг 9: Настройка OSPF​

Шаг 10: Настройка BGP EVPN​

18.2.1 Введение

18.2.2 Настройка Asymmetric IRB

Шаг 1: Вход в режим конфигурации

Шаг 2: Вход в режим настройки VLAN, создание VLAN и включение Overlay для каждой VLAN

Шаг 3: Настройка маппинга VLAN-VNI для VXLAN

Шаг 4: Создание экземпляра EVPN

Шаг 5: Создание интерфейсов Layer 3, настройка IP-адресов и включение распределённого шлюза

Шаг 6: Настройка атрибутов интерфейсов

Шаг 7: Создание NVE

Шаг 8: Настройка OSPF

Шаг 9: Настройка BGP EVPN

18.2.3 Настройка Symmetric IRB

Шаг 1: Вход в режим конфигурации

Шаг 2: Вход в режим настройки VLAN, создание VLAN и включение Overlay для каждой VLAN

Шаг 3: Настройка маппинга VLAN-VNI для VXLAN

Шаг 4: Создание экземпляра EVPN

Шаг 5: Создание экземпляра VRF и включение EVPN

Шаг 6: Создание интерфейсов Layer 3, настройка IP-адресов и включение распределённого шлюза

Шаг 7: Настройка MLAG

Шаг 8: Настройка атрибутов интерфейсов

Шаг 9: Создание NVE

Шаг 9: Настройка OSPF

Шаг 10: Настройка BGP EVPN
