18.5 Настройка Overlay
18.5.1 Введение в функционал
Функция Overlay поддерживает несколько исходных IP-адресов для VTEP, что позволяет задавать разные исходные IP для различных сетей и повышать надежность Overlay.
Функция Overlay также поддерживает туннели без horizon split, что означает, что когда порт uplink получает туннельные пакеты, он их деккапсулирует и затем отправляет их в другой туннель для повторной инкапсуляции.
18.5.2 Конфигурация
Настройка Overlay с несколькими исходными IP

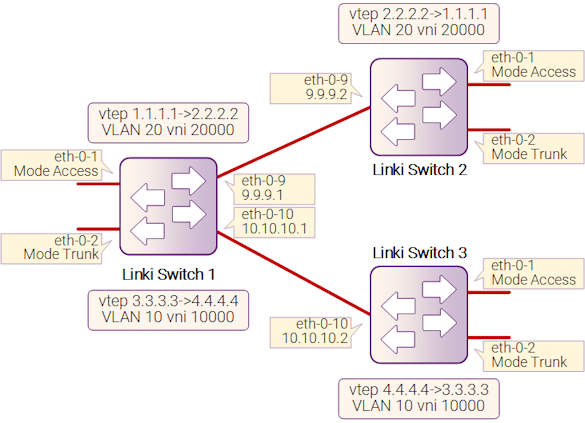

Рисунок 18-11: Overlay с несколькими исходными IP
На следующем примере используется VXLAN для настройки Overlay. Конфигурации NVGRE и GENEVE аналогичны VXLAN.
Следующая конфигурация должна быть применена ко всем коммутаторам, если идентификатор коммутатора не указан.
Шаг 1: Вход в режим конфигурации
Switch# configure terminal
Шаг 2: Вход в режим конфигурации VLAN и создание VLAN, включение Overlay для каждого VLAN
Настройка Switch1:
Switch(config)# vlan database
Switch(config-vlan)# vlan 20,10
Switch(config-vlan)# vlan 20 overlay enable
Switch(config-vlan)# vlan 10 overlay enable
Switch(config-vlan)# exit
Настройка Switch2:
Switch(config)# vlan database
Switch(config-vlan)# vlan 20
Switch(config-vlan)# vlan 20 overlay enable
Switch(config-vlan)# exit
Настройка Switch3:
Switch(config)# vlan database
Switch(config-vlan)# vlan 10
Switch(config-vlan)# vlan 10 overlay enable
Switch(config-vlan)# exit
Шаг 3: Вход в режим конфигурации интерфейса и настройка атрибутов интерфейса
Настройка интерфейса для Switch1:
Switch(config)# interface eth-0-1
Switch(config-if)# switchport access vlan 20
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-2
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan add 10
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 9.9.9.1/24
Switch(config-if)# overlay uplink enable
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-10
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.10.10.1/24
Switch(config-if)# overlay uplink enable
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface loopback0
Switch(config-if)# ip address 1.1.1.1/32
Switch(config)# interface loopback1
Switch(config-if)# ip address 3.3.3.3/32
Switch(config-if)# exit
Настройка интерфейса для Switch2:
Switch(config)# interface eth-0-1
Switch(config-if)# switchport access vlan 20
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-2
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan add 20
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 9.9.9.2/24
Switch(config-if)# overlay uplink enable
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface loopback0
Switch(config-if)# ip address 2.2.2.2/32
Switch(config-if)# exit
Настройка интерфейса для Switch3:
Switch(config)# interface eth-0-1
Switch(config-if)# switchport access vlan 10
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-2
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan add 10
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-10
Switch(config-if)# no switchport
Switch(config-if)# ip address 10.10.10.2/24
Switch(config-if)# overlay uplink enable
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface loopback0
Switch(config-if)# ip address 4.4.4.4/32
Switch(config-if)# exit
Шаг 4: Создание статических маршрутов
Настройка Switch1:
Switch(config)# ip route 2.2.2.0/24 9.9.9.2
Switch(config)# ip route 4.4.4.0/24 10.10.10.2
Настройка Switch2:
Switch(config)# ip route 1.1.1.0/24 9.9.9.1
Настройка Switch3:
Switch(config)# ip route 3.3.3.0/24 10.10.10.1
Шаг 5: Настройка атрибутов для Overlay
Настройка Switch1:
Switch(config)# overlay
Switch(config-overlay)# source 1.1.1.1
Switch(config-overlay)# remote-vtep 1 ip-address 2.2.2.2 type vxlan
Switch(config-overlay)# remote-vtep 2 ip-address 4.4.4.4 type vxlan src-ip 3.3.3.3
Switch(config-overlay)# vlan 20 vni 20000
Switch(config-overlay)# vlan 10 vni 10000
Switch(config-overlay)# vlan 20 remote-vtep 1
Switch(config-overlay)# vlan 10 remote-vtep 2
Switch(config-overlay)# exit
Настройка Switch2:
Switch(config)# overlay
Switch(config-overlay)# source 2.2.2.2
Switch(config-overlay)# remote-vtep 1 ip-address 1.1.1.1 type vxlan
Switch(config-overlay)# vlan 20 vni 20000
Switch(config-overlay)# vlan 20 remote-vtep 1
Switch(config-overlay)# exit
Настройка Switch3:
Switch(config)# overlay
Switch(config-overlay)# source 4.4.4.4
Switch(config-overlay)# remote-vtep 1 ip-address 3.3.3.3 type vxlan
Switch(config-overlay)# vlan 10 vni 10000
Switch(config-overlay)# vlan 10 remote-vtep 1
Switch(config-overlay)# exit
Шаг 6: Выход из режима конфигурации
Switch(config)# end
Шаг 7: Проверка
Отображение результата на Switch1:
switch# show overlay vlan 20
---------------------------------------------------------------
ECMP Mode : Normal
Source VTEP : 1.1.1.1
---------------------------------------------------------------
VLAN ID : 2
VNI : 20000
EVPN Tunnel Data-fdb Learning : Eanble
Remote VTEP NUM: 1
Index: 1, Ip address: 2.2.2.2, Source ip: 1.1.1.1, Type: VxLAN, Protocol: Static
Index: 2, Ip address: 2.2.2.2, Source ip: 3.3.3.3, Type: VxLAN, Protocol: Static
DVR Gateway NUM: 0
---------------------------------------------------------------
Настройка OVERLAY без Horizon Split

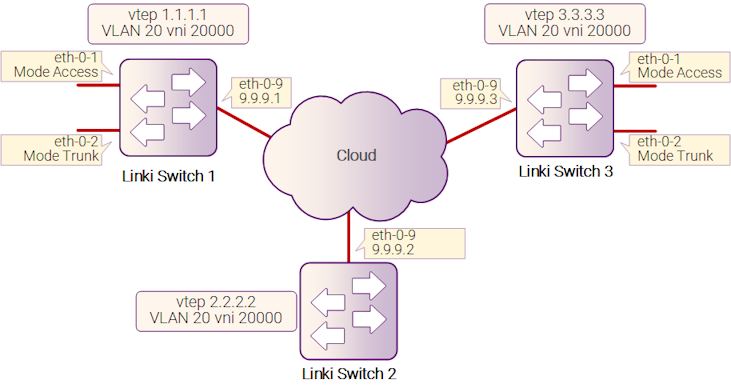

Рисунок 18-12: OVERLAY без Horizon Split
В следующем примере существует туннель между switch1 и switch2, а также туннель между switch2 и switch3. Horizon Split отключен на switch2, поэтому пакеты из одного туннеля могут быть переданы в другой туннель.
В этом примере используется vxlan для настройки overlay. Конфигурации NVGRE и GENEVE аналогичны настройке vxlan.
Следующая конфигурация должна быть выполнена на всех коммутаторах, если идентификатор коммутатора не указан.
Шаг 1: Вход в режим конфигурации
Switch# configure terminal
Шаг 2: Вход в режим конфигурации vlan и создание vlan, включение overlay для каждого vlan
Switch(config)# vlan database
Switch(config-vlan)# vlan 20
Switch(config-vlan)# vlan 20 overlay enable
Switch(config-vlan)# exit
Шаг 3: Вход в режим конфигурации интерфейса и настройка атрибутов интерфейса
Настройка интерфейса для Switch1:
Switch(config)# interface eth-0-1
Switch(config-if)# switchport access vlan 20
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-2
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan add 20
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 9.9.9.1/24
Switch(config-if)# overlay uplink enable
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface loopback0
Switch(config-if)# ip address 1.1.1.1/32
Switch(config-if)# exit
Настройка интерфейса для Switch2:
Switch(config-if)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 9.9.9.2/24
Switch(config-if)# overlay uplink enable
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface loopback0
Switch(config-if)# ip address 2.2.2.2/32
Switch(config-if)# exit
Настройка интерфейса для Switch3:
Switch(config)# interface eth-0-1
Switch(config-if)# switchport access vlan 20
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-2
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan add 20
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-9
Switch(config-if)# no switchport
Switch(config-if)# ip address 9.9.9.3/24
Switch(config-if)# overlay uplink enable
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface loopback0
Switch(config-if)# ip address 3.3.3.3/32
Switch(config-if)# exit
Шаг 4: Создание статического маршрута
Настройка для Switch1:
Switch(config)# ip route 2.2.2.0/24 9.9.9.2
Настройка для Switch2:
Switch(config)# ip route 1.1.1.0/24 9.9.9.1
Switch(config)# ip route 3.3.3.3/24 9.9.9.3
Настройка для Switch3:
Switch(config)# ip route 2.2.2.0/24 9.9.9.2
Шаг 5: Настройка атрибутов для overlay
Настройка для Switch1:
Switch(config)# overlay
Switch(config-overlay)# source 1.1.1.1
Switch(config-overlay)# remote-vtep 1 ip-address 2.2.2.2 type vxlan
Switch(config-overlay)# vlan 20 vni 20000
Switch(config-overlay)# vlan 20 remote-vtep 1
Switch(config-overlay)# exit
Настройка для Switch2:
Switch(config)# overlay
Switch(config-overlay)# source 2.2.2.2
Switch(config-overlay)# remote-vtep 1 ip-address 1.1.1.1 type vxlan horizon-split-disable
Switch(config-overlay)# remote-vtep 2 ip-address 3.3.3.3 type vxlan horizon-split-disable
Switch(config-overlay)# vlan 20 vni 20000
Switch(config-overlay)# vlan 20 remote-vtep 1
Switch(config-overlay)# vlan 20 remote-vtep 2
Switch(config-overlay)# exit
Настройка для Switch3:
Switch(config)# overlay
Switch(config-overlay)# source 3.3.3.3
Switch(config-overlay)# remote-vtep 1 ip-address 2.2.2.2 type vxlan
Switch(config-overlay)# vlan 20 vni 20000
Switch(config-overlay)# vlan 20 remote-vtep 1
Switch(config-overlay)# exit
Шаг 6: Выход из режима конфигурации
Switch(config)# end
Шаг 7: Проверка
Отображение результата на Switch2:
switch# show overlay remote-vtep
Index Type Virtual-Mac IP-Address Source-Ip Split-Horizon Keep-vtag Dscp-strategy
-------------------------------------------------------------------------------------------
1 VxLAN - 1.1.1.1 2.2.2.2 Disable Disable Dscp-copy
2 VxLAN - 3.3.3.3 2.2.2.2 Disable Disable Dscp-copy
