11.3 Настройка RIPng

11.3.1 Обзор​

Введение в функциональность​

Routing Information Protocol Next Generation (RIPng) является протоколом маршрутизации для IPv6, который использует вектор расстояний (число, представляющее расстояние) для измерения стоимости данного маршрута. Стоимость является вектором расстояний, поскольку она часто эквивалентна количеству переходов через маршрутизаторы между исходной и конечной сетями. RIPng может получать несколько путей к конечному пункту. Система оценивает пути, выбирает лучший и сохраняет его в таблице маршрутов IPv6 как маршрут к конечной точке.

Как правило, лучший путь — это путь с наименьшим числом переходов. Переход — это другой маршрутизатор, через который пакеты должны пройти, чтобы достичь конечной точки. Если RIPng получает обновление RIPng от другого маршрутизатора, которое содержит путь с меньшим числом переходов, чем путь, сохраненный в таблице маршрутов, система заменяет старый маршрут на новый. Затем система включает новый путь в обновления, которые она отправляет другим маршрутизаторам RIPng. Маршрутизаторы RIPng также могут изменять стоимость маршрута, обычно увеличивая её, чтобы изменить предпочтение маршрута для заданного назначения. В этом случае фактическое количество переходов может быть одинаковым, но маршрут будет иметь административно более высокую стоимость и, следовательно, будет использоваться реже, чем другие маршруты с более низкой стоимостью. Максимальная стоимость маршрута RIPng составляет 15. Любая конечная точка с более высокой стоимостью считается недостижимой. Хотя это ограничение применимо к большим сетям, низкий максимальный предел переходов предотвращает бесконечные циклы в сети.

В этой главе приведены основные примеры конфигурации RIPng. Для подробной информации о командах, используемых в этих примерах, или для просмотра выводов команд проверки, обратитесь к справочнику команд RIPng. Чтобы избежать повторений, некоторые общие команды, такие как configure terminal, не были перечислены в разделе "Используемые команды".

Существует несколько различий между RIPng и RIP:

  • UDP port number - RIPng использует номер порта UDP 521 для отправки и получения пакетов.
  • Multicast address - RIPng использует адрес FF02::9 для мультикаст-отправки пакетов другим маршрутизаторам в пределах локальной сети.
  • Nexthop address - RIPng использует 128-битный адрес IPv6.
  • Source address - RIPng использует адрес IPv6 link-local FE80::/10 в качестве исходного адреса при обновлении пакетов соседям.

Принцип работы​

Модуль RIPng основан на следующем RFC: RFC 2080 – RIPng для IPv6.

11.3.2 Конфигурация​

Включение RIPng​

Рисунок 11-7: RIPng

Рисунок 11-7: RIPng

Этот пример показывает, как включить протокол RIPng на двух коммутаторах:

Следующая конфигурация должна быть выполнена на всех коммутаторах, если не указан идентификатор коммутатора.

Шаг 1: Войти в режим конфигурации​

Switch# configure terminal

Шаг 2: Включить IPv6 глобально​

Switch(config)# ipv6 enable

Шаг 3: Войти в режим конфигурации интерфейса и установить атрибуты интерфейса​

Настройка интерфейса для Switch1:

Switch(config)# interface eth-0-12
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ipv6 address 2001:db8:12::1/64
Switch(config-if)# ipv6 router rip
Switch(config-if)# exit

Switch(config)# interface eth-0-48
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ipv6 address 2001:db8:48::2/64
Switch(config-if)# ipv6 router rip
Switch(config-if)# exit

Настройка интерфейса для Switch2:

Switch(config)# interface eth-0-12
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ipv6 address  2001:db8:12::2/64
Switch(config-if)# ipv6 router rip
Switch(config-if)# exit

Switch(config)# interface eth-0-48
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ipv6 address 2001:ab8:49::2/64
Switch(config-if)# ipv6 router rip
Switch(config-if)# exit

Шаг 4: Выйти из режима конфигурации​

Switch(config)# end

Шаг 5: Проверка​

Показать результат на Switch1:

Switch# show ipv6 rip database
Codes: R - RIP, Rc - RIP connected, Rs - RIP static, Ra - RIP aggregated,
       Rcx - RIP connect suppressed, Rsx - RIP static suppressed,
       K - Kernel, C - Connected, S - Static, O - OSPF, I - IS-IS, B - BGP
   Network                     Next Hop                  If       Met Tag Time
R  2001:ab8:49::/64            fe80::1271:d1ff:fec8:3300 eth-0-12 5   0   00:02:34
Rc 2001:db8:12::/64            ::                        eth-0-12 1   0
Rc 2001:db8:48::/64            ::                        eth-0-48 1   0

Switch# show ipv6 rip interface
eth-0-12 is up, line protocol is up
  Routing Protocol: RIPng
    Passive interface: Disabled
    Split horizon: Enabled with Poisoned Reversed
    IPv6 interface address:
      2001:db8:12::1/64
      fe80::7e14:63ff:fe76:8900/10
eth-0-48 is up, line protocol is up
  Routing Protocol: RIPng
    Passive interface: Disabled
    Split horizon: Enabled with Poisoned Reversed
    IPv6 interface address:
      2001:db8:48::2/64
      fe80::7e14:63ff:fe76:8900/10

Switch# show ipv6 protocols rip
Routing Protocol is "ripng"
  Sending updates every 30 seconds with +/-5 seconds, next due in 7 seconds
  Timeout after 180 seconds, garbage collect after 120 seconds
  Outgoing update filter list for all interface is not set
  Incoming update filter list for all interface is not set
  Default redistribute metric is 1
  Redistributing:
  Interface
    eth-0-12
    eth-0-48
  Routing for Networks:
  Number of routes (including connected): 3
  Distance: (default is 120)

Switch# show ipv6 route rip
IPv6 Routing Table
Codes: C - connected, S - static, R - RIP, I - IS-IS, B - BGP
       O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       Dr - DHCPV6 Relay
       [*] - [AD/Metric]
Timers: Uptime
R       2001:ab8:49::/64 [120/5]
       via fe80::1271:d1ff:fec8:3300, eth-0-12, 00:26:05

Показать результат на Switch2:

Switch# show ipv6 rip database
Codes: R - RIP, Rc - RIP connected, Rs - RIP static, Ra - RIP aggregated,
       Rcx - RIP connect suppressed, Rsx - RIP static suppressed,
       K - Kernel, C - Connected, S - Static, O - OSPF, I - IS-IS, B - BGP
   Network                     Next Hop                  If       Met Tag Time
Rc 2001:ab8:49::/64            ::                        eth-0-48 1   0
Rc 2001:db8:12::/64            ::                        eth-0-12 1   0
R  2001:db8:48::/64            fe80::7e14:63ff:fe76:8900 eth-0-12 2   0   00:02:33

Switch# show ipv6 rip interface
eth-0-12 is up, line protocol is up
  Routing Protocol: RIPng
    Passive interface: Disabled
    Split horizon: Enabled with Poisoned Reversed
    IPv6 interface address:
      2001:db8:12::2/64
      fe80::1271:d1ff:fec8:3300/10
eth-0-48 is up, line protocol is up
  Routing Protocol: RIPng
    Passive interface: Disabled
    Split horizon: Enabled with Poisoned Reversed
    IPv6 interface address:
      2001:ab8:49::2/64
      fe80::1271:d1ff:fec8:3300/10

Switch# show ipv6 protocols rip
Routing Protocol is "ripng"
  Sending updates every 30 seconds with +/-5 seconds, next due in 13 seconds
  Timeout after 180 seconds, garbage collect after 120 seconds
  Outgoing update filter list for all interface is not set
  Incoming update filter list for all interface is not set
  Outgoing routes will have 3 added to metric if on list ripng_acl
  Default redistribute metric is 1
  Redistributing:
  Interface
    eth-0-12
    eth-0-48
  Routing for Networks:
  Number of routes (including connected): 3
  Distance: (default is 120)

Switch# show ipv6 route rip
IPv6 Routing Table
Codes: C - connected, S - static, R - RIP, I - IS-IS, B - BGP
       O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       Dr - DHCPV6 Relay
       [*] - [AD/Metric]
Timers: Uptime
R       2001:db8:48::/64 [120/2]
       via fe80::7e14:63ff:fe76:8900, eth-0-12, 00:23:31

Настройка Metric Parameters​

Список смещения (offset list) в RIPng позволяет добавить значение к метрике определённых входящих или исходящих маршрутов, которые изучены или анонсированы RIPng. Списки смещения предоставляют простой способ увеличения стоимости определённых маршрутов, чтобы повлиять на выбор маршрутов маршрутизатором. Список смещения включает следующие параметры:

  • ACL - определяет маршруты, к которым будет добавлена метрика.
  • In - применяется к маршрутам, которые маршрутизатор получает от соседей RIPng.
  • Out - применяется к маршрутам, которые маршрутизатор анонсирует своим соседям RIPng.
  • Значение смещения, которое будет добавлено к метрике маршрутов, соответствующих ACL.
  • Интерфейс, к которому применяется список смещения (опционально).

Если маршрут соответствует как глобальному списку смещения (без указания интерфейса), так и списку смещения для интерфейса, приоритет имеет список смещения для интерфейса. В этом случае метрика списка смещения для интерфейса добавляется к маршруту.

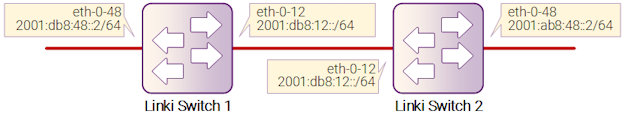

Рисунок 11-8: RIPng Metric

Рисунок 11-8: RIPng Metric

В этом примере Switch1 будет анонсировать маршрут 2001:db8:48::2/64 через интерфейс eth-0-12 с метрикой 3.

Шаг 1: Проверка текущей конфигурации​

Текущая конфигурация Switch1:

Switch# show running-config
!
ipv6 enable
!
Switch# show run
interface eth-0-12
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:12::1/64
 ipv6 router rip
!
interface eth-0-48
 no switchport
 ipv6 nd ra mtu suppress
 ipv6 address auto link-local
 ipv6 address 2001:db8:48::2/64
 ipv6 router rip
!
router ipv6 rip
!

Текущая конфигурация Switch2:

Switch# show running-config
!
ipv6 enable
!
interface eth-0-12
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:12::2/64
 ipv6 router rip
!
interface eth-0-48
 no switchport
 ipv6 nd ra mtu suppress
 ipv6 address auto link-local
 ipv6 address 2001:ab8:48::2/64
 ipv6 router rip
!
router ipv6 rip
!

Проверка состояния RIPng на Switch2:

Switch# show ipv6 route rip
R       2001:db8:48::/64 [120/2]
       via fe80::7e14:63ff:fe76:8900, eth-0-12, 00:44:47

Следующие настройки выполняются на Switch1:​

Шаг 2: Вход в режим настройки​

Switch# configure terminal

Шаг 3: Создание списка доступа​

Switch(config)# ipv6 access-list ripngoffset
Switch(config-ipv6-acl)# permit any 2001:db8:48::/64 any
Switch(config-ipv6-acl)# exit

Шаг 4: Применение списка доступа​

Switch(config)# router ipv6 rip
Switch(config-router)# offset-list ripngoffset out 3 eth-0-12
Switch(config-router)# exit

Шаг 5: Выход из режима настройки​

Switch(config)# end

Шаг 6: Проверка​

На Switch2, проверьте изменения маршрута:

Switch# show ipv6 route rip
R       2001:db8:48::/64 [120/5]
       via fe80::7e14:63ff:fe76:8900, eth-0-12, 00:00:07

Настройка Administrative Distance​

По умолчанию RIPng присваивает маршрутам RIPng административную дистанцию (Administrative Distance, AD) со значением 120. При сравнении маршрутов на основе административной дистанции маршрутизатор выбирает маршрут с меньшим значением дистанции. Значение AD для маршрутов RIPng можно изменить.

Рисунок 11-9: RIPng Distance

Рисунок 11-9: RIPng Distance

В этом примере демонстрируется, как изменить административную дистанцию для RIPng:

Шаг 1: Проверка текущей конфигурации​

Текущая конфигурация Switch1:

Switch# show running-config
!
ipv6 enable
!
interface eth-0-12
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:12::1/64
 ipv6 router rip
!
interface eth-0-48
 no switchport
 ipv6 nd ra mtu suppress
 ipv6 address auto link-local
 ipv6 address 2001:db8:48::2/64
 ipv6 router rip
!
router ipv6 rip
!

Текущая конфигурация Switch2:

Switch# show running-config
!
ipv6 enable
!
interface eth-0-12
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:12::2/64
 ipv6 router rip
!
interface eth-0-48
 no switchport
 ipv6 nd ra mtu suppress
 ipv6 address auto link-local
 ipv6 address 2001:ab8:48::2/64
 ipv6 router rip
!
router ipv6 rip
!

Проверка состояния RIPng на Switch2:

Switch# show ipv6 route rip
R       2001:db8:48::/64 [120/2]
       via fe80::7e14:63ff:fe76:8900, eth-0-12, 00:44:47

Следующие настройки выполняются на Switch2:​

Шаг 2: Вход в режим настройки​

Switch# configure terminal

Шаг 3: Изменение administrative distance​

Switch(config)# router ipv6 rip
Switch(config-router)# distance 100
Switch(config-router)# exit

Шаг 4: Выход из режима настройки​

Switch(config)# end

Шаг 5: Проверка​

На Switch2, проверьте изменения маршрута:

Switch# show ipv6 route rip
R       2001:db8:48::/64 [100/5]
       via fe80::7e14:63ff:fe76:8900, eth-0-12, 00:00:09

Настройка Redistribution​

Вы можете настроить маршрутизатор для перераспределения статических маршрутов, маршрутов напрямую подключенных сетей или маршрутов, изученных с использованием OSPF (Open Shortest Path First), в RIPng. При перераспределении маршрута из одного из этих протоколов в RIPng маршрутизатор может использовать RIPng для распространения маршрута среди своих соседей RIPng.

Изменение метрики перераспределения (по желанию)​

Маршрутизатор по умолчанию присваивает метрику RIPng равную 1 каждому перераспределенному маршруту. Вы можете изменить эту метрику на любое значение до 16.

Включение перераспределения маршрутов с использованием метрики по умолчанию или заданной метрики.

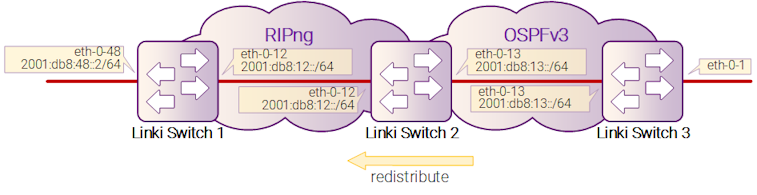

Рисунок 11-10: RIPng Redistribute

Рисунок 11-10: RIPng redistribute

Шаг 1: Проверка текущей конфигурации​

Текущая конфигурация Switch1:

Switch# show running-config
!
ipv6 enable
!
interface eth-0-12
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:12::1/64
 ipv6 router rip
!
interface eth-0-48
 no switchport
 ipv6 nd ra mtu suppress
 ipv6 address auto link-local
 ipv6 address 2001:db8:48::2/64
 ipv6 router rip
!
router ipv6 rip
!

Текущая конфигурация Switch2:

Switch# show running-config
!
ipv6 enable
!
interface eth-0-12
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:12::2/64
 ipv6 router rip
!
interface eth-0-13
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:13::1/64
 ipv6 router ospf area 0
!
interface eth-0-48
 no switchport
 ipv6 nd ra mtu suppress
 ipv6 address auto link-local
 ipv6 address 2001:ab8:48::2/64
 ipv6 router rip
!
router ipv6 rip
!
router ipv6 ospf
 router-id 1.1.1.1

Текущая конфигурация Switch3:

Switch# show running-config
!
ipv6 enable
!
interface eth-0-1
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:1::1/64
 ipv6 router ospf area 0
!
interface eth-0-13
 no switchport
 ipv6 address 2001:db8:13::2/64
 ipv6 router ospf area 0
!
router ipv6 ospf
 router-id 2.2.2.2
!

Проверка состояния RIPng на Switch1:

Switch# show ipv6 route rip
R       2001:ab8:48::/64 [120/5]
       via fe80::1271:d1ff:fec8:3300, eth-0-12, 01:43:37

Проверка состояния RIPng на Switch2:

Switch# show ipv6 route
O       2001:db8:1::/64 [110/2]
       via fe80::5c37:1dff:febe:2d00, eth-0-13, 00:31:17
R       2001:db8:48::/64 [100/5]
       via fe80::7e14:63ff:fe76:8900, eth-0-12, 00:49:57

Следующие настройки выполняются на Switch2:​

Шаг 2: Вход в режим настройки​

Switch# configure terminal

Шаг 3: Включение перераспределения, задание метрики по умолчанию и перераспределяемой метрики​

Switch(config)# router ipv6 rip
Switch(config-router)# default-metric 2
Switch(config-router)# redistribute ospfv3 metric 5
Switch(config-router)# exit

Шаг 4: Выход из режима настройки​

Switch(config)# end

Шаг 5: Проверка​

Отображение результата на Switch1:

Switch# show ipv6 route rip
R       2001:ab8:48::/64 [120/5]
       via fe80::1271:d1ff:fec8:3300, eth-0-12, 01:48:23
R       2001:db8:1::/64 [120/6]
       via fe80::1271:d1ff:fec8:3300, eth-0-12, 00:00:19

Настройка параметров Split-horizon​

Роутеры, использующие протоколы маршрутизации с подсчетом дистанции на мультикастовых IPv6-сетях, обычно применяют механизм split horizon, чтобы снизить вероятность появления маршрутов с петлями. Split horizon блокирует информацию о маршрутах, предотвращая их распространение через интерфейсы, из которых эти маршруты были получены.

Этот механизм улучшает связь между роутерами, особенно при разрыве соединений. Однако для немультикастовых сетей (например, Frame Relay) такая функциональность может быть нежелательной. Для таких ситуаций вы можете отключить split horizon для RIPng.

Вы можете исключить маршруты из обновлений, отправляемых тому же шлюзу, от которого они были получены. Команда split horizon исключает маршруты, полученные от одного соседа, из обновлений, отправляемых этому соседу.

Использование параметра poisoned в этой команде включает такие маршруты в обновления, но устанавливает их метрики в значение "бесконечность". Это обозначает, что данные маршруты рекламируются как недоступные.

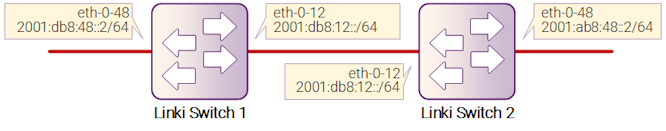

Рисунок 11-11: RIPng Split-horizon

Рисунок 11-11: RIPng Split-horizon

Шаг 1: Проверка текущей конфигурации​

Текущая конфигурация Switch1:

Switch# show running-config
!
ipv6 enable
!
interface eth-0-12
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:12::1/64
 ipv6 router rip
!
interface eth-0-48
 no switchport
 ipv6 nd ra mtu suppress
 ipv6 address auto link-local
 ipv6 address 2001:db8:48::2/64
 ipv6 router rip
!
router ipv6 rip
!

Текущая конфигурация Switch2:

Switch# show running-config
!
ipv6 enable
!
interface eth-0-12
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:12::2/64
 ipv6 router rip
!
interface eth-0-48
 no switchport
 ipv6 nd ra mtu suppress
 ipv6 address auto link-local
 ipv6 address 2001:ab8:48::2/64
 ipv6 router rip
!
router ipv6 rip
!

Включение отладки на Switch2:

Switch# debug ipv6 rip packet send detail
Switch# terminal monitor

Следующие настройки выполняются на Switch2​

Шаг 2: Вход в режим настройки​

Switch# configure terminal

Шаг 3: Настройка split-horizon для интерфейса​

Отключение split-horizon:

Switch(config)# interface eth-0-12
Switch(config-if)# no ipv6 rip split-horizon
Switch(config-if)# exit

Системная информация отладки:

Oct 24 10:00:06 Switch RIPNG6-7: SEND[eth-0-12]: Send to [ff02::9]:521
Oct 24 10:00:06 Switch RIPNG6-7: SEND[eth-0-12]: RESPONSE version 1 packet size 64
Oct 24 10:00:06 Switch RIPNG6-7: 2001:ab8:49::/64 metric 4 tag 0
Oct 24 10:00:06 Switch RIPNG6-7: 2001:db8:12::/64 metric 1 tag 0
Oct 24 10:00:06 Switch RIPNG6-7: 2001:db8:48::/64 metric 5 tag 0

Включение split-horizon:

Switch(config)# interface eth-0-12
Switch(config-if)# ipv6 rip split-horizon
Switch(config-if)# exit

Системная информация отладки:

Oct 24 10:05:16 Switch RIPNG6-7: SEND[eth-0-12]: Send to [ff02::9]:521
Oct 24 10:05:16 Switch RIPNG6-7: SEND[eth-0-12]: RESPONSE version 1 packet size 44
Oct 24 10:05:16 Switch RIPNG6-7: 2001:ab8:49::/64 metric 4 tag 0
Oct 24 10:05:16 Switch RIPNG6-7: 2001:db8:12::/64 metric 1 tag 0

Шаг 4: Выход из режима настройки​

Switch(config)# end

Шаг 5: Проверка​

Switch# show ipv6 rip interface
eth-0-12 is up, line protocol is up
  Routing Protocol: RIPng
    Passive interface: Disabled
    Split horizon: Disabled
    IPv6 interface address:
      2001:ab8:48::2/64
      2001:db8:12::2/64
      fe80::7eff:80ff:fef4:ff00/10

Настройка Timers​

RIPng использует несколько Timers, которые определяют такие параметры, как частота обновлений маршрутизации, время до признания маршрута недействительным и другие. Вы можете настроить эти таймеры для оптимизации производительности RIPng в зависимости от ваших сетевых потребностей. Возможны следующие изменения:

  • Частота (в секундах), с которой отправляются обновления маршрутов.
  • Интервал времени (в секундах), после которого маршрут считается недействительным.
  • Время (в секундах), которое должно пройти, прежде чем маршрут будет удален из таблицы маршрутизации.

Шаг 1: Войдите в режим конфигурации​

Switch# configure terminal

Шаг 2: Установите таймеры​

Установите:

  • Таймер обновления таблицы маршрутизации на 10 секунд.
  • Таймер истечения времени маршрута на 180 секунд.
  • Таймер очистки маршрутов на 120 секунд.
Switch(config)# router ipv6 rip
Switch(config-router)# timers basic 10 180 120
Switch(config-router)# exit

Шаг 3: Выйдите из режима конфигурации​

Switch(config)# end

Шаг 4: Проверка​

Используйте следующие команды для проверки настроек:

Switch# show ipv6 protocols rip
Routing Protocol is "ripng"
  Sending updates every 10 seconds with +/-5 seconds, next due in 5 seconds
  Timeout after 180 seconds, garbage collect after 120 seconds
  Outgoing update filter list for all interface is not set
  Incoming update filter list for all interface is not set
  Outgoing routes will have 3 added to metric if on list ripng_acl
  Default redistribute metric is 2
  Redistributing:
  Interface
    eth-0-12
    eth-0-48
  Routing for Networks:
  Number of routes (including connected): 3
  Distance: (default is 100)

Настройка RIPng Route Distribute Filters​

Список распределения RIP позволяет разрешить или запретить изучение или объявление определенных маршрутов.

Список распределения состоит из следующих параметров:

  • ACL или префиксный список для фильтрации маршрутов.
  • In - фильтр применяется к изученным маршрутам.
  • Out - фильтр применяется к рекламируемым маршрутам.
  • Интерфейс, к которому применяется фильтр (необязательно).

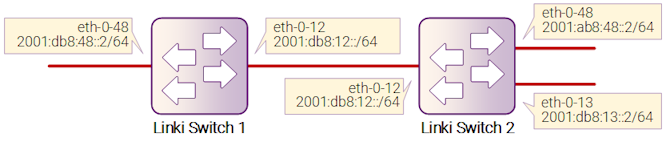

Рисунок 11-12: Фильтры распределения маршрутов RIPng

Рисунок 11-12: Фильтры распределения маршрутов RIPng

Шаг 1: Проверьте текущую конфигурацию​

Текущая конфигурация Switch1:

Switch# show running-config
!
ipv6 enable
!
interface eth-0-12
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:12::1/64
 ipv6 router rip
!
interface eth-0-48
 no switchport
 ipv6 nd ra mtu suppress
 ipv6 address auto link-local
 ipv6 address 2001:db8:48::2/64
 ipv6 router rip
!
router ipv6 rip
!

Текущая конфигурация Switch2:

Switch# show running-config
!
ipv6 enable
!
interface eth-0-12
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:12::2/64
 ipv6 router rip
!
interface eth-0-13
 no switchport
 ipv6 address auto link-local
 ipv6 address 2001:db8:13::1/64
 ipv6 router rip
!
interface eth-0-48
 no switchport
 ipv6 nd ra mtu suppress
 ipv6 address auto link-local
 ipv6 address 2001:ab8:48::2/64
 ipv6 router rip
!
router ipv6 rip
!

Проверьте состояния RIPng на Switch1:

Switch# show ipv6 route rip
R       2001:ab8:48::/64 [120/5]
       via fe80::1271:d1ff:fec8:3300, eth-0-12, 00:18:29
R       2001:db8:13::/64 [120/2]
       via fe80::1271:d1ff:fec8:3300, eth-0-12, 00:03:37

Следующие настройки выполняются на Switch2:​

Шаг 2: Войдите в режим конфигурации​

Switch# configure terminal

Шаг 3: Создайте префиксный список IPv6 Создайте фильтр для префикса​

Switch(config)# ipv6 prefix-list ripngfilter seq 5 deny 2001:db8:48::/64
Switch(config)# ipv6 prefix-list ripngfilter seq 10 permit any

Шаг 4: Примените префиксный список IPv6​

Switch(config)# router ipv6 rip
Switch(config-router)# distribute-list prefix ripngfilter out eth-0-12
Switch(config-router)# exit

Шаг 5: Выйдите из режима конфигурации​

Switch(config)# end

Шаг 6: Проверка​

Switch# show ipv6 route rip
R       2001:db8:13::/64 [120/2]
       via fe80::1271:d1ff:fec8:3300, eth-0-12, 00:03:37
