17.5 Настройка G.8031
1?.5.1 Обзор
Введение в функцию
Этот документ описывает настройку G.8031 Ethernet Linear Protection Switching.
Целью механизма линейного переключения защиты является удовлетворение требований по быстрому переключению защиты в Ethernet-сетях. Линейное переключение защиты подразумевает, что для одного или нескольких рабочих транспортных объектов существует один защитный транспортный объект, который не пересекается с любым из рабочих транспортных объектов и готов принять на себя передачу данных в случае сбоя рабочего транспортного объекта.
Чтобы обеспечить время переключения защиты, защитный транспортный объект всегда предварительно настраивается для рабочего транспортного объекта до возникновения сбоя. Обычно трафик передается и принимается на рабочем транспортном объекте. Переключение на защитный транспортный объект обычно инициируется сбоями канала/узла, внешними командами и т. д. Обратите внимание, что внешние команды часто используются операторами в транспортных сетях и очень полезны в случаях настройки сервиса, обслуживания маршрутов и т. д.
Описание принципа
Ссылка: ITU-T G.8031/Y.1342 (06/2006)
17.5.2 Настройка

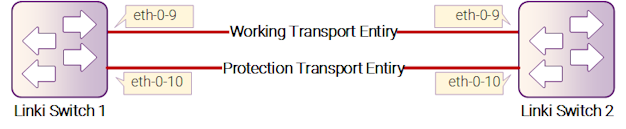

Рисунок 17-11: G.8031
Следующую настройку следует выполнить на всех коммутаторах, если не указан идентификатор коммутатора.
Шаг 1: Вход в режим конфигурации
Switch# configure terminal
Шаг 2: Вход в режим настройки VLAN и создание VLAN
Switch(config)# vlan database
Switch(config-vlan)# vlan 10-20
Switch(config-vlan)# exit
Шаг 3: Установка режима spanning-tree и создание экземпляра MSTP
Switch(config)# spanning-tree mode mstp
Switch(config)# spanning-tree mst configuration
Switch(config-mst)# instance 10 vlan 10-20
Switch(config-mst)# exit
Шаг 4: Включение CFM глобально, создание домена CFM, привязка VLAN и включение проверки непрерывности
Switch1(config)# ethernet cfm enable
Switch1(config)# ethernet cfm domain test level 5
Switch1(config-ether-cfm)# service test1 vlan 10
Switch1(config-ether-cfm)# service test2 vlan 11
Switch1(config-ether-cfm)# exit
Switch1(config)# ethernet cfm cc enable domain test vlan 10
Switch1(config)# ethernet cfm cc enable domain test vlan 11
Шаг 5: Вход в режим настройки интерфейса и задание атрибутов интерфейса
Настройка интерфейса для Switch1:
Switch(config)# interface eth-0-9
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan add 10-20
Switch(config-if)# ethernet cfm mep down mpid 10 domain test vlan 10 interval 1
Switch(config-if)# ethernet cfm mep crosscheck mpid 12 domain test vlan 10 mac bab3.08a4.c709
Switch(config-if)# spanning-tree port disable
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface eth-0-10
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan add 10-20
Switch(config-if)# ethernet cfm mep down mpid 11 domain test vlan 11 interval 1
Switch(config-if)# ethernet cfm mep crosscheck mpid 13 domain test vlan 11 mac bab3.08a4.c70a
Switch(config-if)# spanning-tree port disable
Switch(config-if)# no shutdown
Switch(config-if)# exit
Настройка интерфейса для Switch2:
Switch(config)# interface eth-0-9
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan add 10-20
Switch(config-if)# ethernet cfm mep down mpid 12 domain test vlan 10 interval 1
Switch(config-if)# ethernet cfm mep crosscheck mpid 10 domain test vlan 10 mac bab3.08a4.c809
Switch(config-if)# spanning-tree port disable
Switch(config-if)# exit
Switch(config)# interface eth-0-10
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan add 10-20
Switch(config-if)# ethernet cfm mep down mpid 13 domain test vlan 11 interval 1
Switch(config-if)# ethernet cfm mep crosscheck mpid 11 domain test vlan 11 mac bab3.08a4.c80a
Switch(config-if)# spanning-tree port disable
Switch(config-if)# exit
Шаг 6: Создание группы G8031 и привязка экземпляра MSTP
Switch(config)# g8031 eps-id 10 working-port eth-0-9 protection-port eth-0-10
Switch(g8031-config-switching)# domain test working-service test1 protection-service test2
Switch(g8031-config-switching)# instance 10
Switch(config-if)# exit
Шаг 7: Выход из режима конфигурации
Switch(config)# end
Шаг 8: Проверка
Отобразите результат на Switch1:
Switch# show g8031
Codes: ID - Group id of G.8031
IF-W - Interface of working entity, IF-P - Interface of protection entity
MD - Maintenance domain
MA-W - Maintenance association of working entity
MA-W - Maintenance association of protection entity
CS - Current state, LS - Last state, LE - Last event, FS - Far end state
R/B - Request signal & bridged signal, MODE - Revertive or Non-revertive
WTR - Wait to restore, DFOP - Failure of protocol defects
=============================================================================
ID IF-W IF-P MD MA-W MA-P CS LS LE FS R/B MODE
-----------------------------------------------------------------------------
10 eth-0-9 eth-0-10 test test1 test2 NR NR NR NR null REV
APS Vid - 11
Active-Path - Working
DFOP State - Not in defect mode
Protected Instance - 10
=============================================================================
Отобразите результат на Switch2:
Switch# show g8031
Codes: ID - Group id of G.8031
IF-W - Interface of working entity, IF-P - Interface of protection entity
MD - Maintenance domain
MA-W - Maintenance association of working entity
MA-W - Maintenance association of protection entity
CS - Current state, LS - Last state, LE - Last event, FS - Far end state
R/B - Request signal & bridged signal, MODE - Revertive or Non-revertive
WTR - Wait to restore, DFOP - Failure of protocol defects
=============================================================================
ID IF-W IF-P MD MA-W MA-P CS LS LE FS R/B MODE
-----------------------------------------------------------------------------
10 eth-0-9 eth-0-10 test test1 test2 NR NR NR NR null REV
APS Vid - 11
Active-Path - Working
DFOP State - Not in defect mode
Protected Instance - 10
