17.7 Настройка UDLD

17.7.1 Введение в функцию​

Unidirectional Link Detection (UDLD) — легковесный протокол, который можно использовать для обнаружения и отключения однонаправленных соединений до того, как они создадут опасные ситуации, такие как петли Spanning Tree или сбои других протоколов.

17.7.2 Конфигурация​

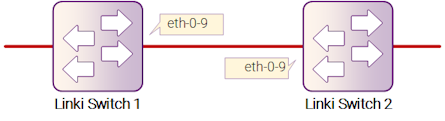

Рисунок 17-14: UDLD

Рисунок 17-14: UDLD

Следующие конфигурации одинаковы для Switch1 и Switch2.

Шаг 1: Перейдите в режим конфигурации​

Switch# configure terminal

Шаг 2: Перейдите в режим конфигурации интерфейса и включите UDLD​

Switch(config)# interface eth-0-9
Switch(config-if)# no shutdown
Switch(config-if)# udld port
Switch(config-if)# exit

Шаг 3: Включите UDLD глобально​

Switch(config)# udld enable

Шаг 4: Установите интервал сообщений (опционально)​

Если интервал сообщений не указан, используется значение по умолчанию: 15 секунд.

Switch(config)# udld message interval 10

Шаг 5: Выйдите из режима конфигурации​

Switch(config)# end

Шаг 6: Проверка​

Отобразите результат на Switch1:

Switch# show udld eth-0-9
Interface eth-0-9
---
UDLD mode         : normal
Operation state  : Bidirectional
Message interval : 10
Message timeout   : 3
  Neighbor 1
  ---
  Device ID       : 4c7b.8510.ab00
  Port ID         : eth-0-9
  Device Name     : Switch
  Message interval: 10
  Message timeout : 3
  Link Status     : bidirectional
  Expiration time : 29

Отобразите результат на Switch2:

Switch# show udld eth-0-9
Interface eth-0-9
---
UDLD mode       : normal
Operation state : Bidirectional
Message interval: 10
Message timeout : 3
  Neighbor 1
  ---
  Device ID       : 28bc.83db.8400
  Port ID         : eth-0-9
  Device Name     : Switch
  Message interval: 10
  Message timeout : 3
  Link Status     : bidirectional
  Expiration time : 23
