17.13 Конфигурация Track

17.13.1 Введение в функцию​

Track используется для связывания функциональных модулей и модулей мониторинга. Track строит системную структуру с 3 уровнями: "функциональные модули -- Track -- модули мониторинга".

Track может скрывать различия между модулями мониторинга и предоставлять унифицированный API для функциональных модулей.

Поддерживаемые модули мониторинга:

  • IP SLA
  • состояния интерфейсов
  • состояния bfd

Поддерживаемые функциональные модули:

  • Статический маршрут
  • VRRP

Track обеспечивает связь между функциональными модулями и модулями мониторинга. Когда изменяются состояния ссылок или производительность сети, модули мониторинга могут обнаружить событие и уведомить модуль track; в ответ track изменит свое состояние владельца и уведомит соответствующие функциональные модули.

17.13.2 Конфигурация​

Конфигурация IP SLA для интерфейсов в VRF​

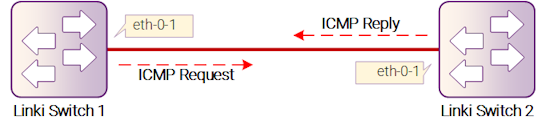

Рисунок 17-29: IP SLA

Рисунок 17-29: IP SLA

IP SLA (Service Level Agreement) — инструмент измерения производительности сети и диагностики, использующий активный мониторинг. Активный мониторинг включает в себя генерацию трафика надежным и предсказуемым способом для измерения производительности сети. Каждая операция IP SLA имеет возвращаемый код состояния. Этот код интерпретируется процессом отслеживания. Код возврата может быть OK, превышение порога (Over Threshold) и несколько других кодов возврата. Разные операции могут иметь разные значения кодов возврата, поэтому используются только значения, общие для всех типов операций. В IP SLA используется icmp-эхо для проверки состояния или доступности маршрута.

Следующую конфигурацию следует выполнить на всех коммутаторах, если не указан идентификатор коммутатора.

Шаг 1: Войдите в режим конфигурации​

Switch# configure terminal

Шаг 2: Создайте экземпляр vrf​

Switch(config)# ip vrf vpn1
Switch(config-vrf)# exit

Шаг 3: Войдите в режим конфигурации интерфейса и настройте его параметры​

Настройка интерфейса для Switch1:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip vrf forwarding vpn1
Switch(config-if)# ip address 192.168.0.2/24
Switch(config-if)# exit

Настройка интерфейса для Switch2:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip vrf forwarding vpn1
Switch(config-if)# ip address 192.168.0.1/24
Switch(config-if)# exit

Шаг 4: Создайте ip sla и настройте его параметры​

Настройка для Switch1:

Switch(config)# ip sla monitor 1
Switch(config-ipsla)# type icmp-echo 192.168.0.1
Switch(config-ipsla)# frequency 35
Switch(config-ipsla)# timeout 6
Switch(config-ipsla)# threshold 3000
Switch(config-ipsla)# ttl 65
Switch(config-ipsla)# tos 1
Switch(config-ipsla)# data-size 29
Switch(config-ipsla)# data-pattern abababab
Switch(config-ipsla)# fail-percent 90
Switch(config-ipsla)# packets-per-test 4
Switch(config-ipsla)# interval 9
Switch(config-ipsla)# statistics packet 10
Switch(config-ipsla)# statistics test 3
Switch(config-ipsla)# vrf vpn1
Switch(config-ipsla)# exit
Примечание

Параметры для ip sla:

  • frequency - Время между двумя запросами. Допустимый диапазон: 1-4800 секунд, значение по умолчанию: 60 секунд.
  • timeout - Значение времени ожидания для ICMP-ответа. Допустимый диапазон: 1-4800 секунд, значение по умолчанию: 5 секунд.
  • threshold - Время ожидания для порога ICMP. Допустимый диапазон: 1-4800000 миллисекунд, значение по умолчанию: 5000 миллисекунд.
  • packets-per-test - Количество пакетов для каждого запроса. Допустимый диапазон: 1-10, значение по умолчанию: 3.
  • interval - Время между двумя пакетами. Допустимый диапазон: 1-4800 секунд, значение по умолчанию: 6 секунд.
  • statistics packet - Количество пакетов для статистики. Допустимый диапазон: 0-1000, значение по умолчанию: 50. - statistics test: Количество тестов для статистики. Допустимый диапазон: 0-10, значение по умолчанию: 5.

Шаг 5: Включите IP SLA Конфигурация для Switch1:​

Switch(config)# ip sla monitor schedule 1

Шаг 6: Выйдите из режима конфигурации​

Switch(config)# end

Шаг 7: Проверка​

Отобразите результат на Switch1.

Switch# sho ip sla monitor 1
Entry 1
Type                 : Echo
Admin state          : Disable
Destination address  : 192.168.0.1
Frequency            : 35s
Timeout              : 6s
Threshold            : 3000ms
Interval             : 9s
Packet per test      : 4
TTL                  : 65
TOS                  : 1
Data Size            : 29 bytes
Fail Percent         : 90%
Packet Item Cnt      : 10
Test Item Cnt        : 3
Vrf                  : vpn1
Return code          : Unknown

Конфигурация IP SLA для интерфейсов Layer3​

Рисунок 17-30: IP SLA

Рисунок 17-30: IP SLA

Следующую конфигурацию следует выполнить на всех коммутаторах, если не указан идентификатор коммутатора:

Шаг 1: Войдите в режим конфигурации​

Switch# configure terminal

Шаг 2: Войдите в режим конфигурации интерфейса и настройте параметры интерфейса​

Настройка интерфейса для Switch1:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 192.168.0.2/24
Switch(config-if)# exit

Настройка интерфейса для Switch2:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 192.168.0.1/24
Switch(config-if)# exit

Шаг 3: Создайте IP SLA и настройте его параметры​

Настройка для Switch1:

Switch(config)# ip sla monitor 1
Switch(config-ipsla)# type icmp-echo 192.168.0.1
Switch(config-ipsla)# frequency 10
Switch(config-ipsla)# timeout 5
Switch(config-ipsla)# exit

Шаг 4: Включите IP SLA Конфигурация для Switch1:​

Switch(config)# ip sla monitor schedule 1

Шаг 5: Выйдите из режима конфигурации​

Switch(config)# end

Шаг 6: Проверка​

Отобразите результат на Switch1.

Switch# show ip sla monitor
Entry 1
    Type                        : Echo
    Admin state                 : Enable
    Destination address         : 192.168.0.1
    Frequency                   : 10 seconds
    Timeout                     : 5 seconds
    Threshold                   : 5 seconds
    Running Frequency           : 8 seconds
Return code                     : OK

Switch# ping 192.168.0.1
PING 192.168.0.1 (192.168.0.1) 56(84) bytes of data.
64 bytes from 192.168.0.1: icmp_seq=1 ttl=64 time=0.846 ms
64 bytes from 192.168.0.1: icmp_seq=2 ttl=64 time=0.643 ms
64 bytes from 192.168.0.1: icmp_seq=3 ttl=64 time=0.978 ms
64 bytes from 192.168.0.1: icmp_seq=4 ttl=64 time=0.640 ms
64 bytes from 192.168.0.1: icmp_seq=5 ttl=64 time=0.704 ms

Отключите интерфейс eth-0-1 на Switch2.

Switch(config)# interface eth-0-1
Switch(config-if)# shutdown

Снова отобразите результат на Switch1.

Switch# show ip sla monitor
Entry 1
    Type                            : Echo
    Admin state                     : Enable
    Destination address             : 192.168.0.1
    Frequency                       : 10 seconds
    Timeout                         : 5 seconds
    Threshold                       : 5 seconds
    Running Frequency               : 9 seconds
    Running Timeout                 : 4 seconds
    Running Threshold               : 4 seconds
Return code                         : Timeout

Конфигурация IP SLA для исходящего интерфейса статического маршрута​

Рисунок 17-31: IP SLA

Рисунок 17-31: IP SLA

Следующую конфигурацию следует выполнить на всех коммутаторах, если не указан идентификатор коммутатора:

Шаг 1: Войдите в режим конфигурации​

Switch# configure terminal

Шаг 2: Войдите в режим конфигурации интерфейса и настройте параметры интерфейса​

Настройка интерфейса для Switch1:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 192.168.0.2/24
Switch(config-if)# exit

Настройка интерфейса для Switch2:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 192.168.0.1/24
Switch(config-if)# exit

Switch(config)# interface loopback 1
Switch(config-if)# ip address 1.1.1.1/32
Switch(config-if)# exit

Шаг 3: Создайте IP SLA и настройте его параметры Конфигурация для Switch1:​

Switch(config)# ip sla monitor 2
Switch(config-ipsla)# type icmp-echo 1.1.1.1
Switch(config-ipsla)# frequency 10
Switch(config-ipsla)# timeout 5
Switch(config-ipsla)# exit

Шаг 4: Включите IP SLA​

Настройка для Switch1:

Switch(config)# ip sla monitor schedule 2

Шаг 5: Выйдите из режима конфигурации​

Switch(config)# end

Шаг 6: Проверка​

Отобразите результат на Switch1.

Switch# show ip sla monitor 2
Entry 2
    Type                        : Echo
    Admin state                     : Enable
    Destination address             : 1.1.1.1
    Frequency                   : 10 seconds
    Timeout                     : 5 seconds
    Threshold                       : 5 seconds
    Running Frequency               : 1 seconds
    Return code                     : Unreachable
Switch# ping 1.1.1.1
connect: Network is unreachable

Создайте статический маршрут на Switch1:

Switch# configure terminal
Switch(config)# ip route 1.1.1.1/32 192.168.0.1
Switch(config)# end

Снова отобразите результат на Switch1.

Switch# ping 1.1.1.1
PING 1.1.1.1 (1.1.1.1) 56(84) bytes of data.
64 bytes from 1.1.1.1: icmp_seq=1 ttl=64 time=1.03 ms
64 bytes from 1.1.1.1: icmp_seq=2 ttl=64 time=1.63 ms
64 bytes from 1.1.1.1: icmp_seq=3 ttl=64 time=0.661 ms
64 bytes from 1.1.1.1: icmp_seq=4 ttl=64 time=0.762 ms
64 bytes from 1.1.1.1: icmp_seq=5 ttl=64 time=0.942 ms


Entry 2
    Type                            : Echo
    Admin state                     : Enable
    Destination address             : 1.1.1.1
    Frequency                       : 10 seconds
    Timeout                         : 5 seconds
    Threshold                       : 5 seconds
    Running Frequency               : 8 seconds
    Return code                     : OK

Конфигурация отслеживания состояния интерфейса​

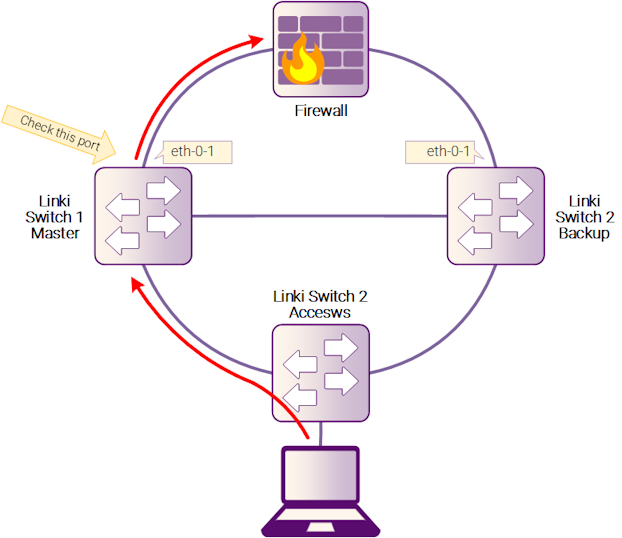

Рисунок 17-32: Track interface

Рисунок 17-32: Track interface

До введения функции Track, VRRP использовал простую механизму отслеживания, которая позволяла отслеживать только состояние линка интерфейса. Если состояние интерфейса становилось "down", приоритет VRRP на маршрутизаторе снижался, и другой маршрутизатор VRRP с более высоким приоритетом становился активным. Функция Track отделяет механизм отслеживания от VRRP и создает отдельный независимый процесс отслеживания, который может быть использован другими процессами в будущем. Эта функция позволяет отслеживать другие объекты, помимо состояния линка интерфейса. Теперь VRRP может зарегистрировать свой интерес к отслеживанию объектов и будет уведомлен, когда отслеживаемый объект изменит состояние. TRACK — это отдельный независимый процесс отслеживания, который может быть использован как другими процессами, так и VRRP. Эта функция позволяет отслеживать другие объекты в дополнение к состоянию интерфейса.

Конфигурация для Switch1:

Шаг 1: Войдите в режим конфигурации​

Switch# configure terminal

Шаг 2:: Создайте отслеживание и настройте его параметры​

Switch(config)# track 1 interface eth-0-1 linkstate
Switch(config-track)# delay up 30
Switch(config-track)# delay down 30
Switch(config-track)# exit
Примечание

Параметры для track:

  • delay up - После того как состояние интерфейса станет "up", отслеживание будет ждать один цикл перед восстановлением состояния. Допустимый диапазон: 1-180 секунд. По умолчанию восстановление происходит без задержки.
  • delay down - После того как состояние интерфейса станет "down", отслеживание будет ждать один цикл перед изменением состояния. Допустимый диапазон: 1-180 секунд. По умолчанию изменение состояния происходит без задержки.
Примечание

Если track использует bfd или ip sla, то параметры "delay up" и "delay down" аналогичны использованию состояний интерфейса.

Шаг 3: Выйдите из режима конфигурации​

Switch(config)# end

Шаг 4: Проверка​

Switch#show track
Track 2
    Type                    : Interface Link state
    Interface              : eth-0-1
    State                   : down
    Delay up               : 30 seconds
Delay down                 : 30 seconds

Конфигурация отслеживания доступности через IP SLA​

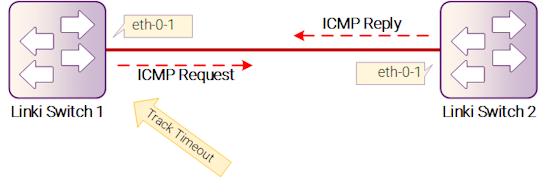

Рисунок 17-33: Track IP SLA

Рисунок 17-33: Track IP SLA

Следующую конфигурацию следует выполнить на всех коммутаторах, если не указан идентификатор коммутатора:

Шаг 1: Войдите в режим конфигурации​

Switch# configure terminal

Шаг 2: Войдите в режим конфигурации интерфейса и настройте параметры интерфейса​

Настройка интерфейса для Switch1:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 192.168.0.2/24

Настройка интерфейса для Switch2:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 192.168.0.1/24

Шаг 3: Создайте IP SLA и включите его​

Настройка для Switch1:

Switch(config)# ip sla monitor 1
Switch(config-ipsla)# type icmp-echo 192.168.0.1
Switch(config-ipsla)# frequency 10
Switch(config-ipsla)# timeout 5
Switch(config-ipsla)# threshold 1
Switch(config-ipsla)# exit
Switch(config)# ip sla monitor schedule 1

Шаг 4: Создайте отслеживание и настройте его параметры​

Настройка для Switch1:

Switch(config)# track 1 rtr 1 reachability
Switch(config-track)# delay up 30
Switch(config-track)# delay down 30
Switch(config-track)# exit

Шаг 5: Выйдите из режима конфигурации​

Switch(config)# end

Шаг 6: Проверка​

Switch#show track
Track 1
    Type                   : Response Time Reporter(RTR) Reachability
    RTR entry number     : 1
    State                  : up
    Delay up              : 30 seconds
Delay down                : 30 seconds

Настройка состояния track ip sla​

Рисунок 17-34: Track IP SLA

Рисунок 17-34: Track IP SLA

Следующая конфигурация должна быть выполнена на всех коммутаторах, если ID коммутатора не указан:

Шаг 1: Вход в режим конфигурации​

Switch# configure terminal

Шаг 2: Вход в режим настройки интерфейса и задание его атрибутов​

Настройка интерфейса для Switch1:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 192.168.0.2/24

Настройка интерфейса для Switch2:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 192.168.0.1/24

Шаг 3: Создание ip sla и его активация​

Настройка Switch1:

Switch(config)# ip sla monitor 1
Switch(config-ipsla)# type icmp-echo 192.168.0.1
Switch(config-ipsla)# frequency 10
Switch(config-ipsla)# timeout 5
Switch(config-ipsla)# threshold 1
Switch(config-ipsla)# exit
Switch(config)# ip sla monitor schedule 1

Шаг 4: Создание трека и настройка его атрибутов​

Настройка Switch1:

Switch(config)# track 1 rtr 1 state
Switch(config-track)# delay up 30
Switch(config-track)# delay down 30
Switch(config-track)# exit

Шаг 5: Выход из режима конфигурации​

Switch(config)# end

Шаг 6: Проверка​

Switch# show track
Track 1
    Type                   : Response Time Reporter(RTR) State
    RTR entry number       : 1
    State                  : up
    Delay up               : 30 seconds
    Delay down             : 30 seconds

Настройка отслеживания BFD​

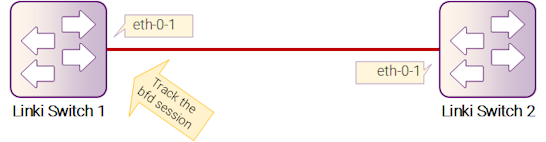

Рисунок 17-35: Track BFD

Рисунок 17-35: Track BFD

Следующую конфигурацию необходимо выполнить на всех коммутаторах, если ID коммутатора не указан:

Шаг 1: Вход в режим конфигурации​

Switch# configure terminal

Шаг 2: Вход в режим конфигурации интерфейса и настройка атрибутов интерфейса​

Настройка интерфейса для Switch1:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 9.9.9.1/24
Switch(config-if)# quit

Настройка интерфейса для Switch2:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 9.9.9.2/24
Switch(config-if)# quit

Шаг 3: Создание отслеживания и настройка атрибутов​

Настройка для Switch1:

Switch(config)# track 1 bfd source interface eth-0-1 destination 9.9.9.2
Switch(config-track)# delay up 30
Switch(config-track)# delay down 30
Switch(config-track)# exit

Настройка для Switch2:

Switch(config)# track 1 bfd source interface eth-0-1 destination 9.9.9.1
Switch(config-track)# delay up 30
Switch(config-track)# delay down 30
Switch(config-track)# exit

Шаг 4: Выход из режима конфигурации​

Switch(config)# end

Шаг 5: Проверка​

Отображение результата на Switch1:

Switch# show track
Track 1
    Type                : BFD state
    Source interface    : eth-0-1
    Destination IP      : 9.9.9.2
    BFD Local discr     : 1
    State               : up

Отображение результата на Switch2:

Switch# show track
Track 1
    Type                : BFD state
    Source interface    : eth-0-1
    Destination IP      : 9.9.9.1
    BFD Local discr     : 1
    State               : up

Настройка отслеживания для VRRP​

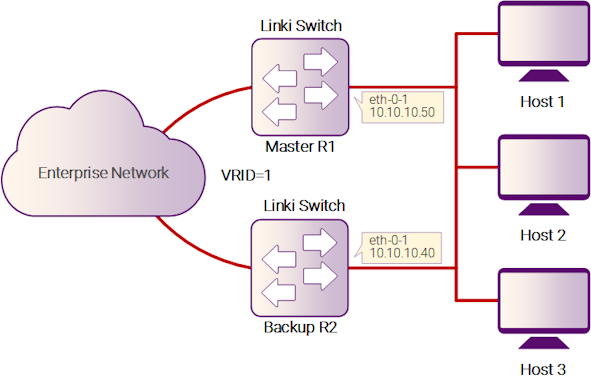

Рисунок 17-36: VRRP Track

Рисунок 17-36: VRRP Track

Шаг 1: Проверка текущей конфигурации​

Примечание

Ссылка на раздел - "Настройка VRRP"

Отображение конфигурации на R1:

interface eth-0-1
 no switchport
 ip address 10.10.10.50/24
!
router vrrp 1
 interface eth-0-1
 virtual-ip 10.10.10.60
 advertisement-interval 5
 enable

Отображение конфигурации на R2:

interface eth-0-1
 no switchport
 ip address 10.10.10.40/24
!
router vrrp 1
 interface eth-0-1
 priority 200
 virtual-ip 10.10.10.60
 advertisement-interval 5
 enable

Шаг 2: Создание отслеживания и настройка атрибутов​

Создание отслеживания на Switch1 (привязка к состоянию порта):

Switch(config)# track 1 interface eth-0-1 linkstate
Switch(config-track)# exit

Или привязка к состоянию CFM (см. главу "Настройка CFM"):

Switch(config)# track 1 cfm domain cust service cst
Switch(config-track)# exit

Примечание: Если нужно отслеживать состояние RDI в сообщениях CCM, используйте следующую команду:

Switch(config)# track 1 cfm domain cust service cst rdi-trigger

Шаг 3: Применение отслеживания для VRRP​

Применение отслеживания на Switch1:

Switch(config)# router vrrp 1
Switch(config-router)# disable
Switch(config-router)# track 1 decrement 30
Switch(config-router)# enable

Шаг 4: Проверка​

Отображение результата на Switch1:

Switch# show vrrp
vrrp session count: 1
VRID <1>
 State               : Backup
 Virtual IP          : 10.10.10.60(Not IP owner)
 Interface           : eth-0-9
 VMAC                : 0000.5e00.0101
 VRF                 : Default
 Advt timer          : 5 second(s)
 Preempt mode        : TRUE
 Conf pri            : Unset          Run pri   : 100
 Increased pri       : 0
 Track Object        : 1
 Decre pri           : 30
 Master router ip    : 10.10.10.40
 Master priority     : 200
 Master advt timer   : 5 second(s)
 Master down timer   : 16 second(s)
 Preempt delay       : 0 second(s)
 Learn master mode   : FALSE
 BFD session state   : UNSET

Настройка отслеживания для статического маршрута​

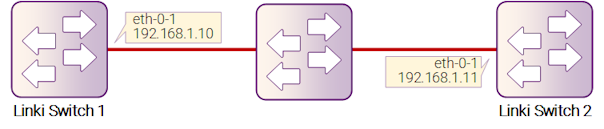

Рисунок 17-37: Static Route Track

Рисунок 17-37: Static Route Track

Следующую конфигурацию необходимо выполнить на всех коммутаторах, если ID коммутатора не указан:

Шаг 1: Вход в режим конфигурации​

Switch# configure terminal

Шаг 2: Вход в режим конфигурации интерфейса и настройка атрибутов интерфейса​

Настройка интерфейса для Switch1:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 192.168.1.10/24
Switch(config-if)# exit

Настройка интерфейса для Switch2:

Switch(config)# interface eth-0-1
Switch(config-if)# no switchport
Switch(config-if)# no shutdown
Switch(config-if)# ip address 192.168.1.11/24
Switch(config-if)# exit

Шаг 3: Создание IP SLA и его включение​

Настройка для Switch1:

Switch(config)# ip sla monitor 1
Switch(config-ipsla)# type icmp-echo 192.168.1.11
Switch(config-ipsla)# exit
Switch(config)# ip sla monitor schedule 1

Шаг 4: Создание отслеживания и настройка атрибутов​

Настройка для Switch1:

Switch(config)# track 1 rtr 1 reachability
Switch(config-track)# exit

Шаг 5: Применение отслеживания для статического маршрута​

Switch(config)# ip route 10.10.10.0/24 192.168.1.11 track 1

Шаг 6: Выход из режима конфигурации​

Switch(config)# end

Шаг 7: Проверка​

Отображение результата на Switch1:

Switch# show ip sla monitor 1
Entry 1
    Type                 : Echo
    Admin state          : Enable
    Destination address  : 192.168.1.11
    Frequency            : 60 seconds
    Timeout              : 5 seconds
    Threshold            : 5 seconds
    Running Frequency    : 49 seconds
Return code          : OK

Switch# show track 1
Track 1
    Type                : Response Time Reporter(RTR) Reachability
    RTR entry number    : 1
    State               : up
Switch# show ip route static
S        10.10.10.0/24 [1/0] via 192.168.1.11, eth-0-1

Отключение интерфейса eth-0-1 на Switch2:

Switch(config)# interface eth-0-1
Switch(config-if)# shutdown

Отображение результата на Switch1 снова:

Switch# show ip sla monitor 1
Entry 1
    Type                 : Echo
    Admin state          : Enable
    Destination address  : 192.168.1.11
    Frequency            : 60 seconds
    Timeout              : 5 seconds
    Threshold            : 5 seconds
    Running Frequency    : 8 seconds
Return code          : Timeout
Switch# show track 1
Track 1
    Type                : Response Time Reporter(RTR) Reachability
    RTR entry number    : 1
    State               : down
Switch# show ip route static
Switch#
