17.15 Настройка VARP

17.15.1 Введение в функцию:​

Virtual ARP (VARP) позволяет нескольким коммутаторам одновременно маршрутизировать пакеты с одинаковым MAC-адресом назначения. Каждый коммутатор конфигурируется с одинаковым виртуальным MAC-адресом для L3 интерфейсов, настроенных с виртуальным IP-адресом. В конфигурациях MLAG, VARP предпочтительнее VRRP, так как VARP работает в режиме актив-актив без необходимости передачи трафика через через пиринговую связь (peer link) между двумя устройствами.

Для запросов ARP и GARP на виртуальный IP-адрес VARP будет использовать виртуальный MAC-адрес для ответа. Виртуальный MAC-адрес используется только в поле назначения входящих пакетов и никогда не используется в поле источника исходящих пакетов.

17.15.2 Конфигурация​

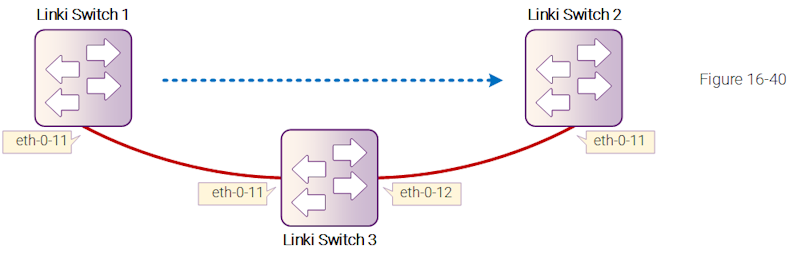

Рисунок 17-40: VARP с MLAG

Рисунок 17-40: VARP с MLAG

Следующую конфигурацию следует выполнить на всех устройствах, если ID устройства не указан.

Шаг 1: Вход в режим конфигурации​

Switch# configure terminal

Шаг 2: Установка виртуального MAC-адреса маршрутизатора​

Switch(config)# ip virtual-router mac a.a.a

Шаг 3: Вход в режим конфигурации VLAN и создание VLAN​

Switch(config)# vlan database
Switch(config-vlan)# vlan 2
Switch(config-vlan)# exit

Шаг 4: Вход в режим конфигурации интерфейса и настройка атрибутов интерфейса​

Switch(config)# interface eth-0-11
Switch(config-if)# switchport access vlan 2
Switch(config-if)# no shutdown
Switch(config-if)# exit

Шаг 5: Создание интерфейса VLAN и настройка IP и виртуального IP-адреса маршрутизатора​

Настройка для Switch1:

Switch1(config)# interface vlan 2
Switch1(config-if)# ip address 10.10.10.1/24
Switch1(config-if)# ip virtual-router address 10.10.10.254
Switch1(config-if)# exit

Настройка для Switch2:

Switch2(config)# interface vlan 2
Switch2(config-if)# ip address 10.10.10.2/24
Switch2(config-if)# ip virtual-router address 10.10.10.254
Switch2(config-if)# exit

Шаг 6: Выход из режима конфигурации​

Switch(config)# end

Шаг 7: Проверка​

Отображение результатов на Switch1:

Switch1# show ip arp
 Protocol    Address          Age (min)  Hardware Addr   Interface
 Internet    10.10.10.1              -   cef0.12da.8100  vlan2
 Internet    10.10.10.254            -   000a.000a.000a  vlan2

Отображение результатов на Switch2:

Switch2# show ip arp
 Protocol    Address          Age (min)  Hardware Addr   Interface
 Internet    10.10.10.2              -   66d1.4c26.e100  vlan2
 Internet    10.10.10.254            -   000a.000a.000a  vlan2
