2.12 Настройка Storm Control

2.12.1 Введение в функцию​

Storm control (управление штормом) предотвращает нарушения трафика в LAN, вызванные широковещательным, многоадресным или одноадресным штормом на одном из физических интерфейсов. LAN-шторм возникает, когда пакеты переполняют сеть, создавая избыточный трафик и ухудшая производительность сети.

Storm control использует один из следующих методов для измерения активности трафика:

  • Пропускная способность как процент от общей доступной пропускной способности порта (режим уровня).
  • Скорость трафика в пакетах в секунду на порту

(режим PPS - Packets per second)

2.12.2 Конфигурация​

Настройка Bandwidth Percentage Storm Control (с использованием процента пропускной способности)​

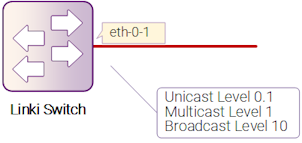

Рисунок 2-22: Percentage Storm Control

Рисунок 2-22: Percentage Storm Control

Шаг 1: Войдите в режим конфигурации​

Switch# configure terminal

Шаг 2: Войдите в режим настройки интерфейса и установите уровень storm control​

Пользователь может задать различные уровни для неизвестных одноадресных/многоадресных/широковещательных пакетов:

Switch(config)# interface eth-0-1
Switch(config-if)# storm-control unicast level 0.1
Switch(config-if)# storm-control multicast level 1
Switch(config-if)# storm-control broadcast level 10

Шаг 3: Выйдите из режима конфигурации​

Switch(config-if)# end

Шаг 4: Проверка​

Switch# show storm-control interface eth-0-
Port     ucastMode  ucastlevel  bcastMode  bcastLevel  mcastMode  mcastLevel
-----------------------------------------------------------------------------
eth-0-1  Level      0.10        Level      10.00       Level      1.00

Настройка Packets per-Second Storm Control (с использованием пакетов в секунду (PPS))​

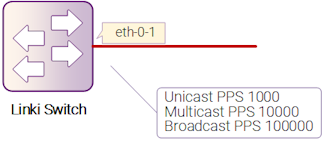

Рисунок 2-23: PPS Storm Control

Рисунок 2-23: PPS Storm Control

Шаг 1: Войдите в режим конфигурации​

Switch# configure terminal

Шаг 2: Войдите в режим настройки интерфейса и установите storm control в режиме PPS​

Пользователь может задать различные значения PPS для неизвестных одноадресных/многоадресных/широковещательных пакетов:

Switch(config)# interface eth-0-1
Switch(config-if)# storm-control unicast pps 1000
Switch(config-if)# storm-control multicast pps 10000
Switch(config-if)# storm-control broadcast pps 100000

Шаг 3: Выйдите из режима конфигурации​

Switch(config-if)# end

Шаг 4: Проверка​

Switch# show storm-control interface eth-0-1
Port    ucastMode   ucastlevel   bcastMode   bcastLevel   mcastMode   mcastLevel
-----------------------------------------------------------------------------
eth-0-1 PPS         1000         PPS         100000       PPS         10000
