5.8 Настройка LLDP

5.8.1 Введение в функционал​

LLDP (Link Layer Discovery Protocol) — протокол обнаружения на канальном уровне, определённый стандартом IEEE 802.1ab. Обнаружение на уровне 2 помогает точно определить интерфейсы, подключённые к устройствам, используя информацию о соединениях на этом уровне, такую как атрибуты VLAN порта и поддерживаемые протоколы. LLDP позволяет отображать пути между клиентами, коммутаторами, маршрутизаторами, серверами приложений и другими сетевыми серверами. Эти данные полезны для быстрого получения информации о сетевой топологии, выявления конфликтов конфигурации и причин сбоев сети.

5.8.2 Конфигурация​

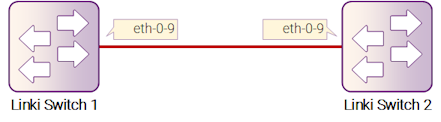

Рисунок 5-9: LLDP

Рисунок 5-9: LLDP

Шаг 1: Войдите в режим настройки​

Switch# configure terminal

Шаг 2: Включите LLDP глобально​

Switch(config)# lldp enable

Шаг 3: Войдите в режим настройки интерфейса и задайте параметры LLDP на интерфейсе​

Switch(config)# interface eth-0-9
Switch(config)# no shutdown
Switch(config-if)# no lldp tlv 8021-org-specific vlan-name
Switch(config-if)# lldp tlv med location-id ecs-elin 1234567890
Switch(config-if)# lldp enable txrx
Switch(config-if)# exit

Шаг 4: Настройте таймеры LLDP (опционально)​

Установите интервал передачи пакетов LLDP в 40 секунд. Настройте задержку передачи пакетов LLDP в 3 секунды. Установите задержку повторной инициализации LLDP в 1 секунду.

Switch(config)# lldp timer msg-tx-interval 40
Switch(config)# lldp timer tx-delay 3
Switch(config)# lldp timer reinitDelay 1

Шаг 5: Выйдите из режима настройки​

Switch(config)# end

Шаг 6: Проверка​

Switch# show lldp local config
LLDP global configuration:
============================================================
LLDP function global enabled : YES
LLDP msgTxHold     : 4
LLDP msgTxInterval : 40
LLDP reinitDelay   : 1
LLDP txDelay       : 3
Switch# show lldp local config interface eth-0-9
LLDP configuration on interface eth-0-9 :
============================================================
LLDP admin status : TXRX
Basic optional TLV Enabled:
    Port Description TLV
    System Name TLV
    System Description TLV
    System Capabilities TLV
    Management Address TLV
IEEE 802.1 TLV Enabled:
    Port Vlan ID TLV
    Port and Protocol Vlan ID TLV
    Protocol Identity TLV
IEEE 802.3 TLV Enabled:
    MAC/PHY Configuration/Status TLV
    Power Via MDI TLV
    Link Aggregation TLV
    Maximum Frame Size TLV
LLDP-MED TLV Enabled:
    Med Capabilities TLV
    Network Policy TLV
    Location Identification TLV
    Extended Power-via-MDI TLV
    Inventory TLV
Switch# show running-config
!
lldp enable
lldp timer msg-tx-interval 40
lldp timer reinit-delay 1
lldp timer tx-delay 3
!
interface eth-0-9
lldp enable txrx
 no lldp tlv 8021-org-specific vlan-name
 lldp tlv med location-id ecs-elin 1234567890
!
Switch# show lldp neighbor
Local Port eth-0-1 has 0 neighbor(s)

Local Port eth-0-2 has 0 neighbor(s)
…

Local Port eth-0-9 has 2 neighbor(s)

Remote LLDP Information of port eth-0-9
============================================================
Neighbor Index : 1
Chassis ID type: Mac address
Chassis ID     : 48:16:be:a4:d7:09
Port ID type   : Interface Name
Port ID        : eth-0-9
TTL : 160
Expired time: 134
…
Location Identification :
ECS ELIN: 1234567890
