Управление трафиком

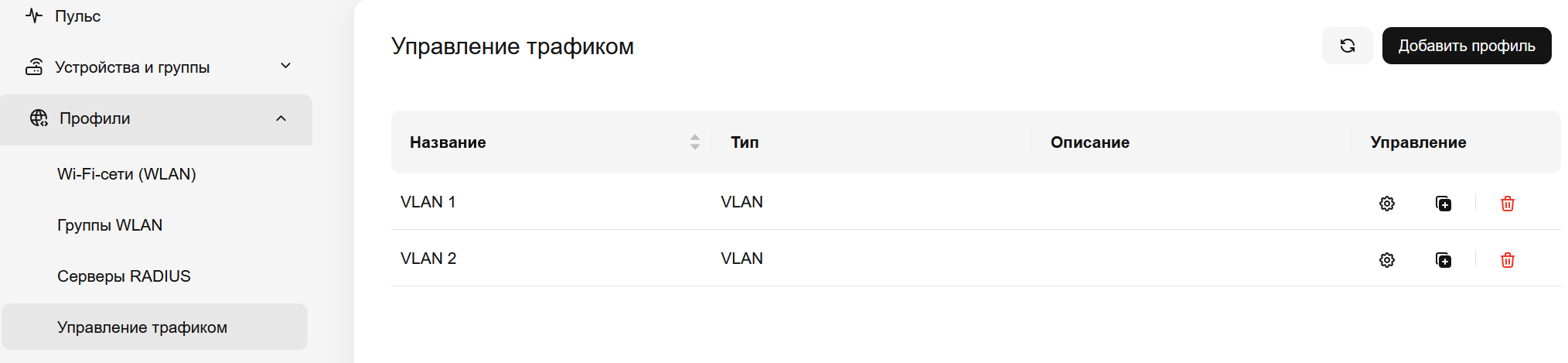

traffic management

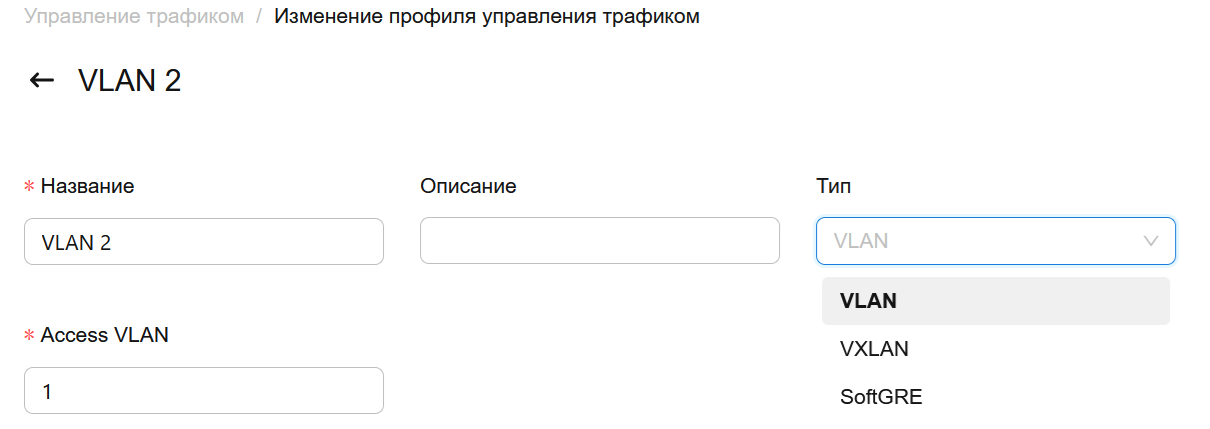

Трафик от клиентских устройств никогда не поступает на контроллер. Для того, чтобы терминировать его куда-либо существует три пути:

  • VLAN - направление в определённый Vlan;
  • VXLAN; - направление в определённый VXLAN;
  • SoftGRE - направление в SoftGRE туннель.

Traffic Management

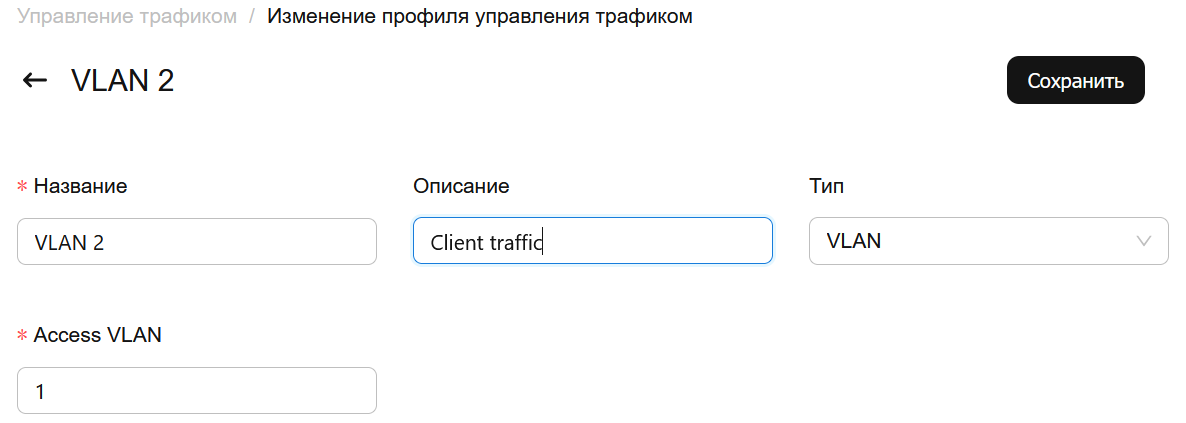

1. VLAN​

Трафик направляется в определённый VLAN на порту точки доступа, подключенной к коммутатору. В том числе можно отдавать непосредственно в нетегируемый VLAN - 1.

Необходимо задать:

  • Название - название профиля трафика;
  • Описание - описание профиля трафика;
  • Тип - VLAN;
  • Access VLAN - Vlan, в который будет передаваться трафик.

VLAN

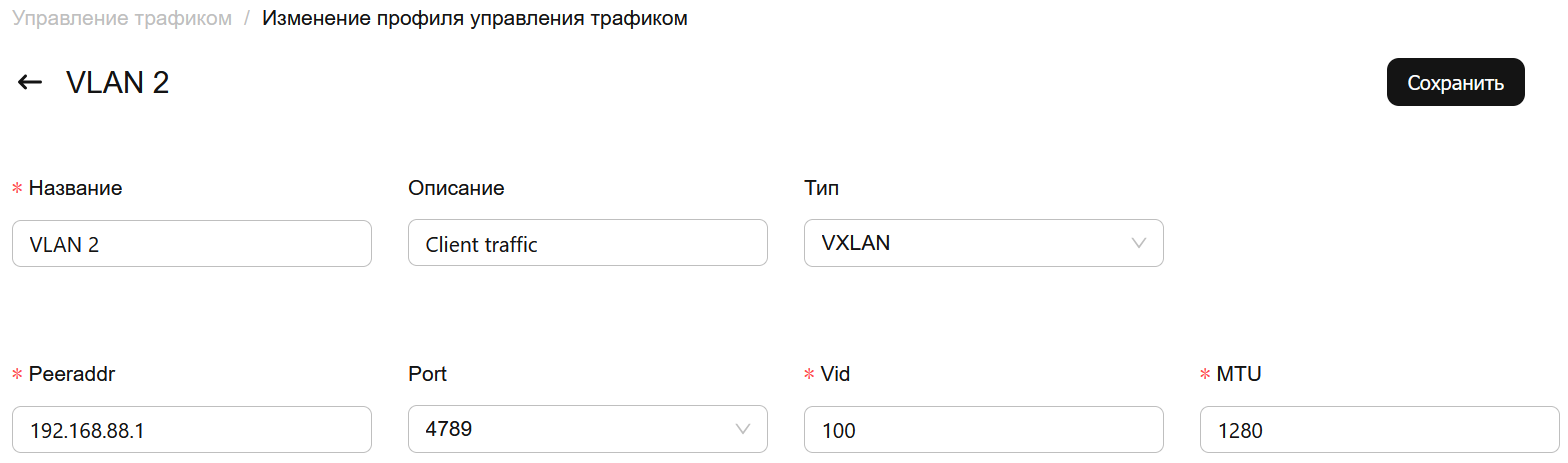

2. VXLAN​

Трафик направляется в определённый VXLAN.

Необходимо задать:

  • Название - название профиля трафика;
  • Описание - описание профиля трафика;
  • Тип - VXLAN;
  • Peeraddr — IP адрес, куда терминируется VXLAN;
  • Port — по умолчанию 4789, можно выбрать также 8472;
  • Vid — номер Vid;
  • MTU — по умолчанию рекомендуется указывать значение 1280.

VXLAN

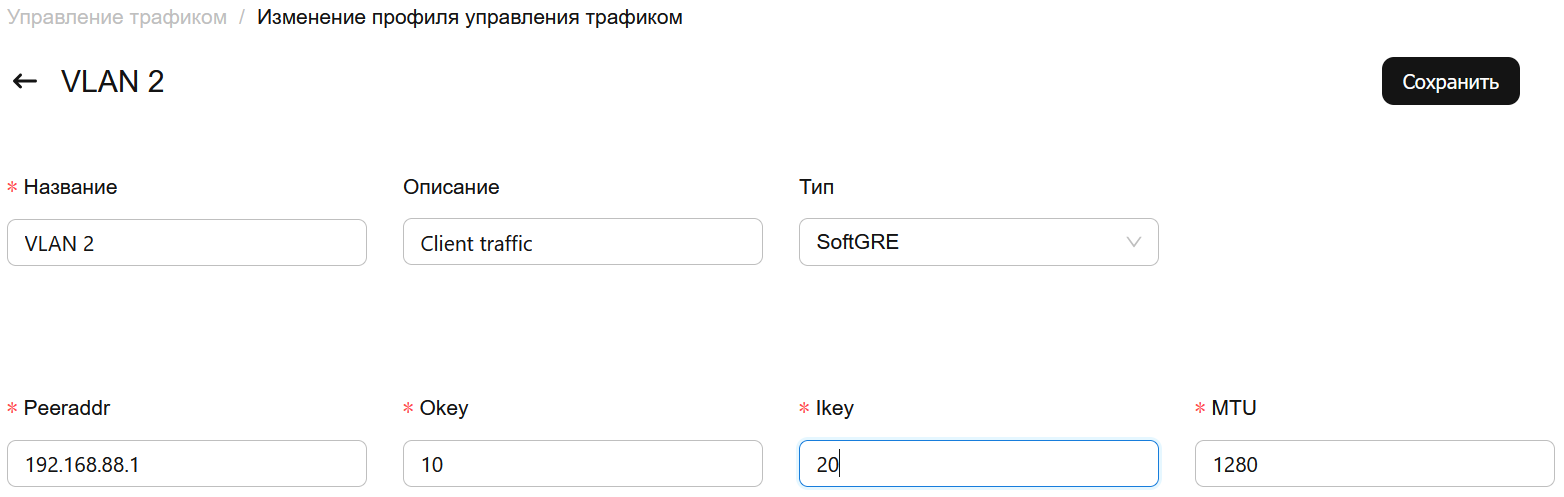

3. SoftGRE​

Трафик направляется в определённый SoftGRE туннель, который системный администратор терминирует на необходимое оборудование.

Необходимо задать:

  • Название - название профиля трафика;
  • Описание - описание профиля трафика;
  • Тип - SoftGRE;
  • Peeraddr — IP адрес, куда терминируется SoftGRE;
  • Okey, Ikey — ключ для исходящих и входящих пакетов соответственно, чтобы разделять их при необходимости;
  • MTU — по умолчанию рекомендуется указывать значение 1280.

SoftGRE
