Создание и изменение группы устройств

Чтобы создать или изменить группу устройств, перейдите в соответствующий раздел с помощью главного меню в левой части страницы. Здесь вы увидите таблицу с основной информацией о существующих группах устройств.

При начале работы с контроллером на нем уже создана стартовая группа «Карантин». Здесь устройства ожидают онбординга на контроллер. Первое подключение точки доступа требует одобрения устройства администратором. Этот механизм встроен в процесс группирования точек, без него синхронизация устройства с контроллером не завершится. Чтобы разрешить точке доступа продолжить работу, создайте группу устройств и добавьте в нее точку доступа.

Для создания и настройки новой группы устройств нажмите кнопку "Создать группу" в правом верхнем углу раздела. Страница редактирования уже созданной группы открывается нажатием на иконку с изображением шестерёнки в таблице «Группы устройств».

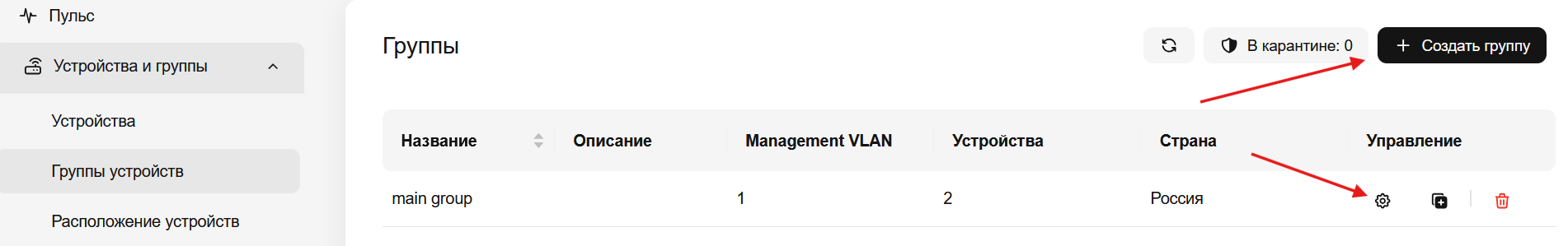

Группы точек доступа главная

Основные настройки группы устройств​

Основные настройки группы устройств содержат четыре параметра: имя, описание, Management VLAN и страну.

  • Имя — поле ввода, обязательное к заполнению. Этот параметр не отразится на конечных конфигурациях устройств и не будет виден клиентам сети. Советуем присвоить группе говорящее название, отражающее общий признак привязанных к ней устройств, например расположение.

  • Описание — поле ввода, необязательное к заполнению. Этот параметр не отразится на конечных конфигурациях устройств и не будет виден клиентам. Здесь можно оставить пометки для удобства администрирования.

  • NASID - Идентификатор для определения принадлежности устройств к этой группе на сервере RADIUS. Если значение не указано, то будет сформировано автоматически.

  • Management VLAN — поле ввода, обязательное к заполнению. Этот параметр настраивает VLAN для трафика управления и отвечает за связь устройств в группе с контроллером. Значение 1 обозначает нетегированный VLAN.

  • Страна — выпадающее меню, обязательный к заполнению параметр. Выберите в списке корректную страну, чтобы автоматически настроить Country Code на устройствах и отрегулировать радиопараметры в соответствии с актуальным законодательством в сфере использования радиочастот.

Подраздел дополнительных настроек включает два параметра: период сканирования и таймаут отключения SSID.

  • Период сканирования — поле ввода, обязательное к заполнению. Принимает числовые значения от 30 до 3600. Этот параметр настраивает частоту сканирования точками доступа окружающей радиообстановки для подбора более эффективного канала. Введенное значение обозначает секунды. Чем выше этот параметр — тем реже происходит сканирование и реже собирается информация о соседних точках доступа. Поскольку сбор информации приводит к небольшому снижению пропускной способности подключённых к точке доступа клиентов (во время сбора информации она не может передавать клиентам данные), рекомендуется выставлять значение этого таймера опытным путём с проверкой его влияния на пользователей сети.
  • Таймаут отключения SSID — поле ввода, обязательное к заполнению. Принимает числовые значения от 60 до 3600, выставляется в секундах. Параметр регулирует интервал таймера при потере связи с контроллером: если устройство потеряло связь, таймер запускается. По истечении времени связь с контроллером проверяется еще раз. Если она не восстановилась, SSID на устройствах в группе прекращают вещание.

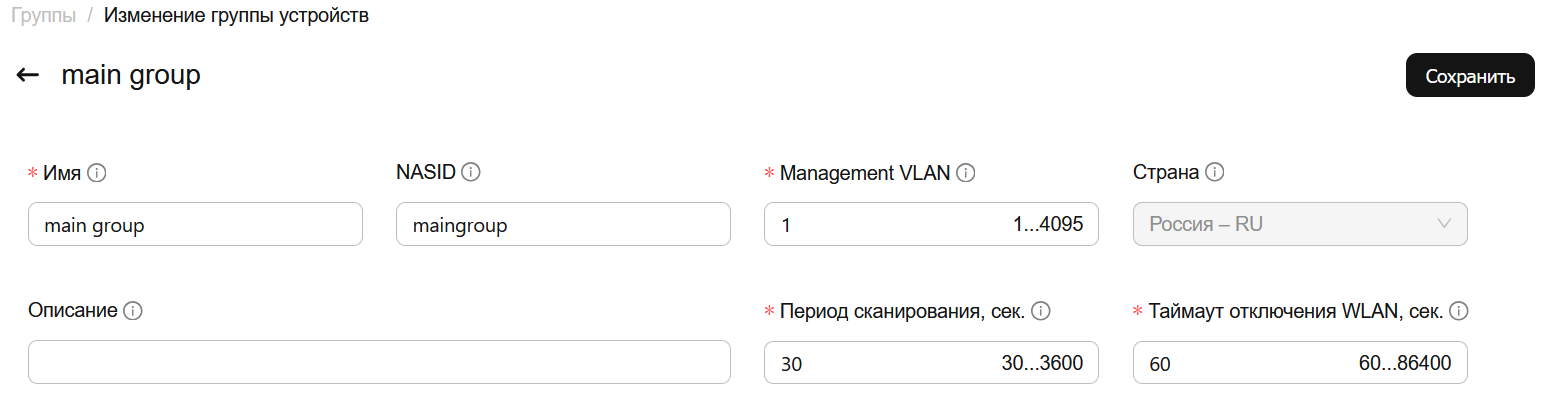

Основные настройки устройств

Подгруппы устройств​

Подгруппы устройств выполняют функцию дополнительного инструмента группирования. Они позволяют создать иерархическую систему групп для детального планирования покрытия. Например, родительская группа может условно обобщать настройки для устройств, расположенных на всем этаже здания, а подгруппы — определять настройки устройств в конкретных помещениях этого этажа.

Чтобы создать подгруппу и перейти к ее настройкам, нажмите кнопку "+Создать" напротив заголовка соответствующего подраздела группы устройств. Страница настройки подгруппы идентична странице настроек родительской группы, однако не предусматривает возможность создать третий уровень иерархии: подгруппу в подгруппе создать нельзя.

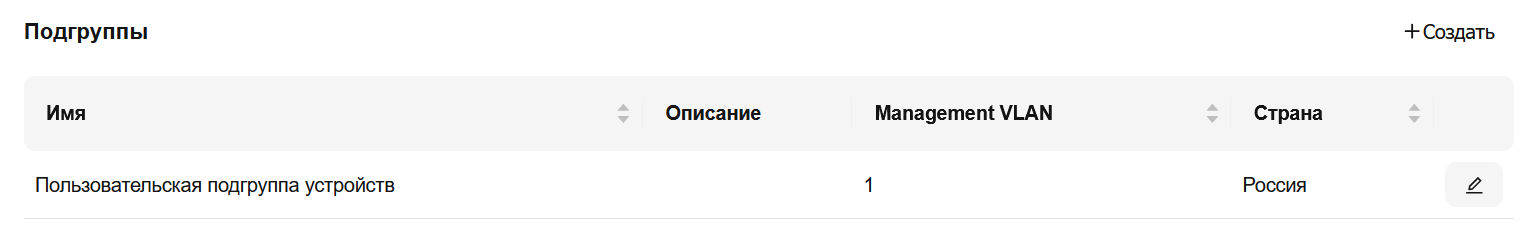

Подгруппа устройств

При создании подгруппа наследует все настройки радио от родительской группы, за исключением привязанной группы SSID. Впоследствии их можно изменить. В правой части поля каждой измененной настройки подгруппы отобразится значение родительской группы и иконка обновления, позволяющая быстро вернуть настройки в исходное состояние.

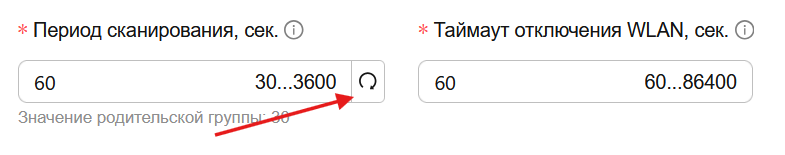

Вернуть значение в подгруппе устройств

Устройства не могут быть включены в родительскую группу и ее подгруппу одновременно. Если хотите применить к устройству настройки подгруппы, перенесите его в подгруппу.

Точки доступа​

Подраздел «Точки доступа» состоит из таблицы, в которой представлены все устройства, добавленные в редактируемую группу, и выпадающего меню.

Чтобы добавить устройство в группу, кликните на выпадающее меню под таблицей. Интерфейс отобразит список устройств, не определенных в группу, а также список точек доступа, размещенных в других группах. Выберите нужные устройства.

Точка доступа не может находиться в двух группах одновременно. При добавлении в новую группу устройство автоматически удаляется из старой.

При необходимости удалить точку доступа из группы нажмите на иконку с красным значком минуса напротив выбранного наименования в таблице. Устройство перенесется в группу «Карантин».

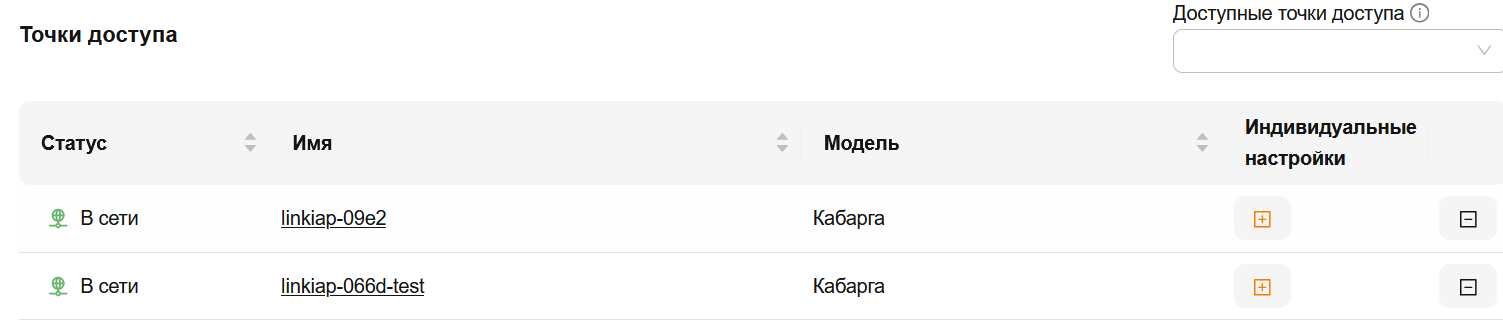

Точки доступа в группе устройств

Настройки радио​

Подраздел радиопараметров содержит настройки, которые повторяются для каждого диапазона частот.

  • Ширина канала — выпадающее меню. Для диапазона 2,4 ГГц доступны значения 20 и 40 МГц, для 5 ГГц — 20, 40 и 80 МГц. Но мы рекомендуем выбирать 20 МГц.

  • Мощность передатчика — выпадающее меню. Доступны значения от 0 до 20 дБм. При выборе мощности мы рекомендуем учитывать разницу в дистанции распространения волн: их затухание на низких частотах происходит медленнее. Поэтому в стартовом состоянии для диапазона 2,4 ГГц выбрано значение 14 дБм, а для 5 ГГц — 20 дБм, чтобы «уравновесить» покрытие.

  • Группа WLAN — выпадающее меню со списком созданных групп WLAN. Их можно привязать к группе устройств здесь или позднее в соответствующем разделе.

  • Минимальная служебная скорость — параметр, определяющий минимальную скорость служебного трафика, передаваемого между точкой доступа и клиентом. Принимайте решение взвешенно: повышение этого значения делает работу сети эффективнее, однако потенциально может заблокировать подключение для некоторых клиентов, не способных поддерживать такой формат.

  • RRM - включение механизма автоматического выбора канала для каждого устройства группы. При отключении опции канал для каждого устройства будет выбран из списка каналов, указанного для всей группы, случайным образом и не будет меняться во время работы.

  • Долгосрочный RRM - использование накопленной статистики для определения трендов и выбора наиболее производительных каналов для каждого устройства группы.

  • Каналы — выпадающее меню. Набор доступных каналов в каждом диапазоне зависит от установленной в группе страны. При автоматическом выборе нового канала точка доступа будет ориентироваться на разрешенные значения, указанные в этом параметре.

  • Расписание RRM - подключение расписания, согласно которому будет работать механизм RRM. Позволяет определить временные промежутки, в пределах которых всем устройствам группы разрешено менять каналы. Используйте расписание, чтобы выполнять оптимизацию в нерабочее время.

  • Автоматический выбор оптимальной мощности - позволяет контроллеру автоматически подбирать оптимальное значение мощности передатчика, исходя из обстановки в радиоэфире. Распространяется на всю группу устройств.

  • Мощность передатчика - мощность передатчика без учёта коэффициента усиления антенны. Максимальное значение регулируется региональным законодательством. В случае использования автоматического выбора оптимальной мощности, выбирается минимальное и максимальное значение.

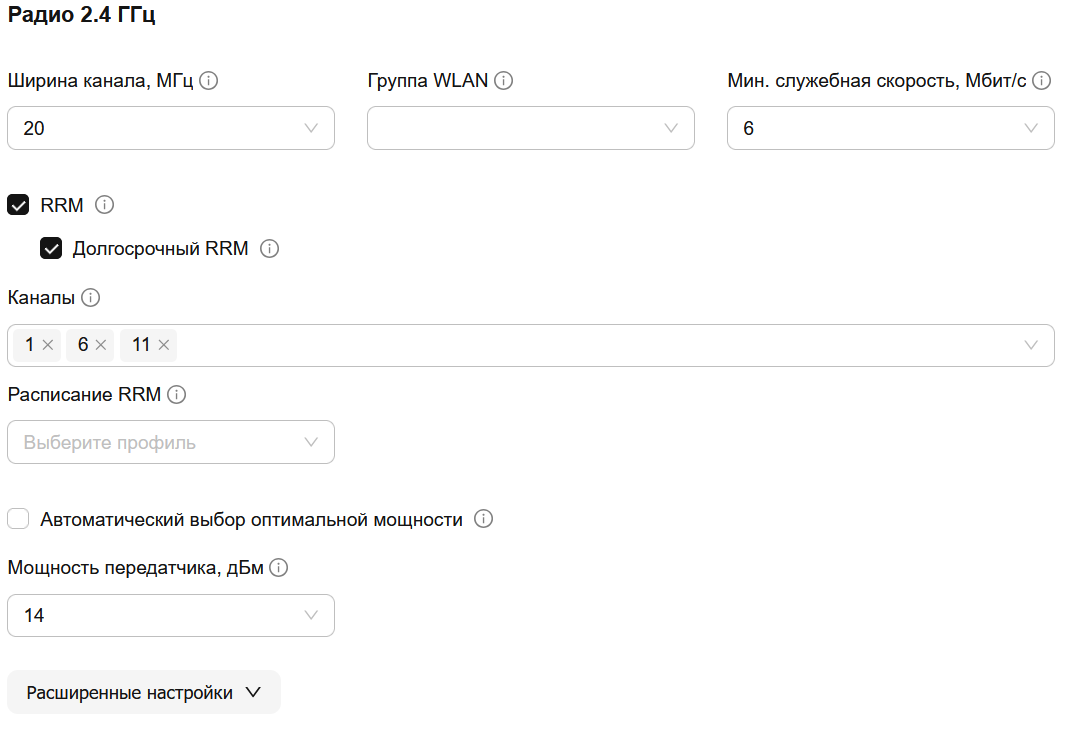

    Настройки радио в группе устройств

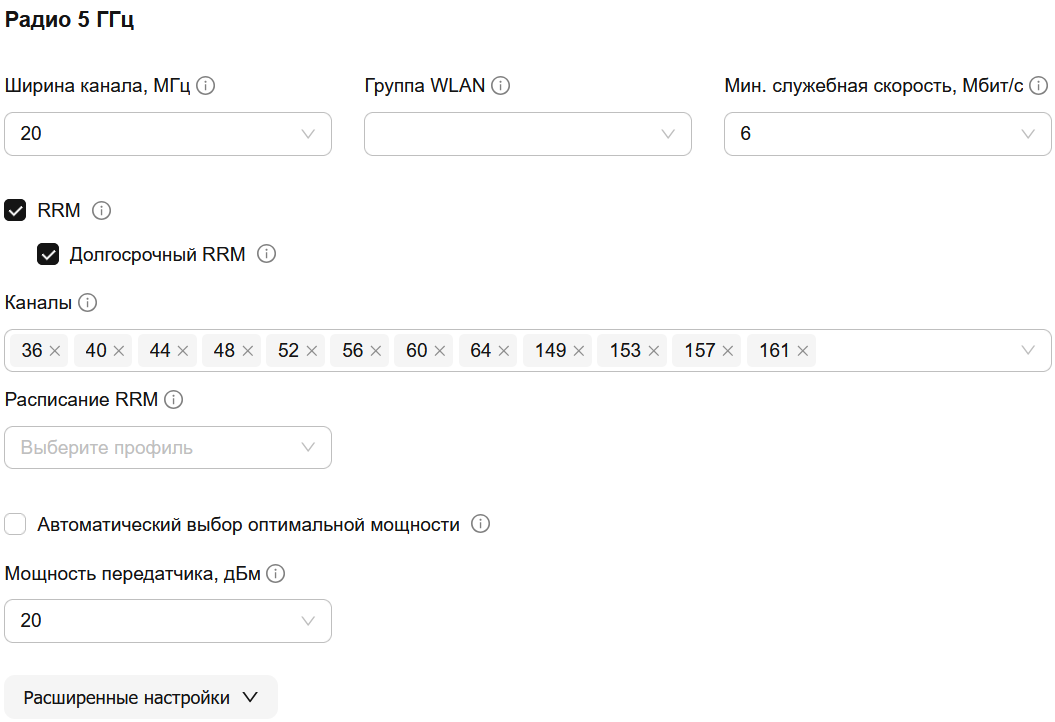

    Настройки радио в группе устройств

  • Расширенные настройки - данный подраздел позволяет изменить настройки WMM, если в этом есть необходимость.

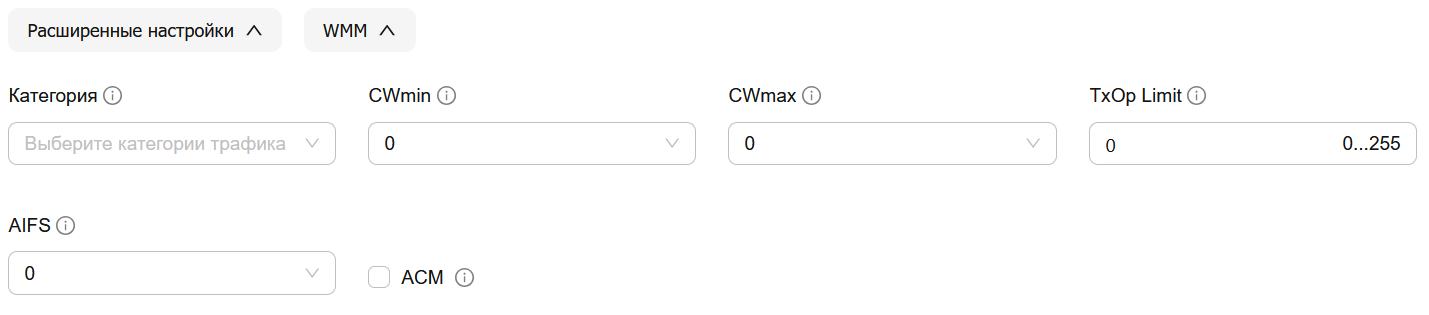

    Расширенные настройки

SNMP​

Данный подраздел позволяет настроить SNMP и SNMP Trap на точках доступа.

Настройки SNMP 1

SNMP Trap​

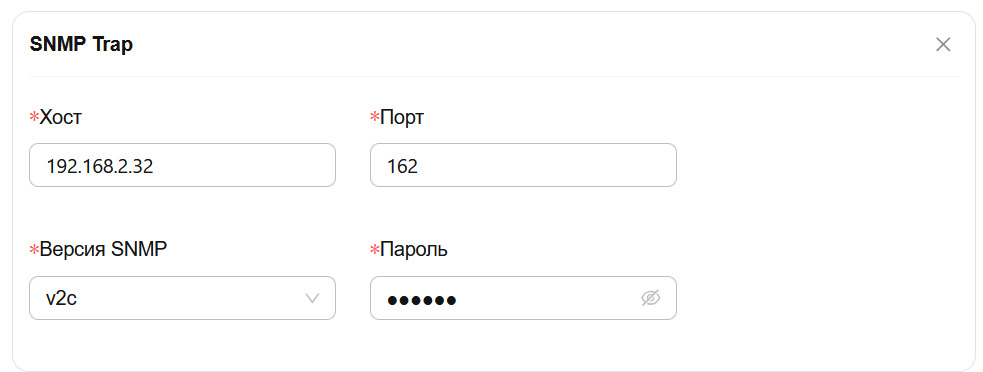

Настройки SNMP Trap

  • Хост - IP адрес сервера, который принимает trap сообщения;
  • Порт - порт, на котором сервер принимает trap сообщения;
  • Версия SNMP - версия SNMP протокола. Возможны варианты v1, v2c;
  • Пароль - указывается пароль для доступа к серверу.

SNMP Manager​

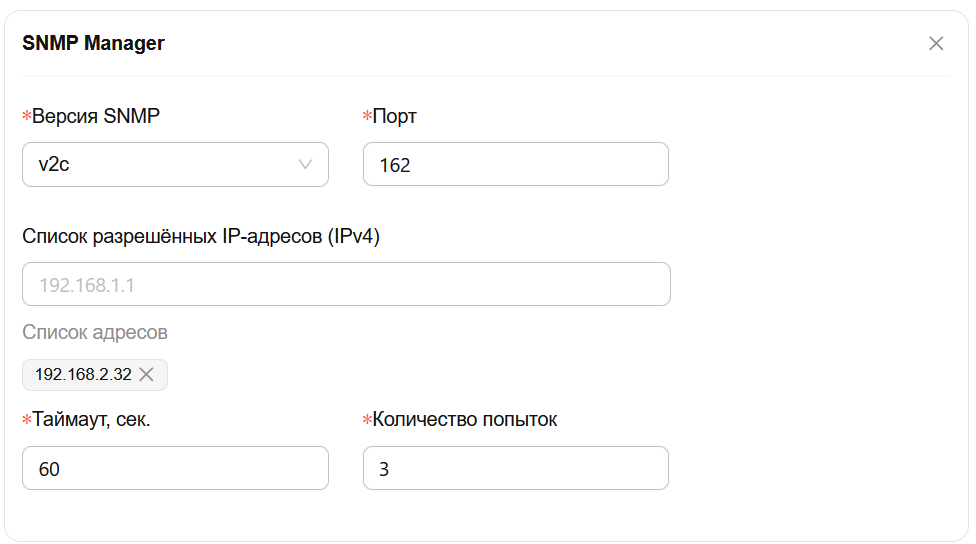

Настройки SNMP Manager

  • Версия SNMP - версия SNMP протокола. Возможны варианты v1, v2c;
  • Порт - порт, на котором сервер принимает trap сообщения;
  • Список разрешённых IP адресов (IPv4) - список IP адресов серверов, которым разрешён доступ к точкам доступа по SNMP. После ввода IP адреса SNMP сервера, в секции SNMP Manager,необходимо нажать Enter, для подтверждения. Максимально может быть указано 64 IP адреса.
  • Таймаут, сек. - время ожидания ответа от точки доступа;
  • Кол-во попыток - кол-во попыток опроса точки доступа.

В завершение нажмите кнопку «Сохранить», чтобы зафиксировать внесенные изменения в системе.
